Нутромер микрометрический 3-точечный электронный ЧИЗ 25-30 мм, 0.001 мм

Прецизионный контроль внутренних размеров: ЧИЗ 25-30 мм

Нутромер микрометрический 3-точечный электронный ЧИЗ 25-30 0.001 у/к 102889 — это измерительный инструмент для определения действительного диаметра отверстий, пазов и других внутренних поверхностей в диапазоне от 25 до 30 мм. Модель оснащена цифровым отсчетным устройством с ценой деления 0,001 мм, что позволяет фиксировать результаты с высокой дискретностью. Конструкция с тремя измерительными контактами (3-точечная) обеспечивает автоматическое центрирование прибора внутри отверстия, исключая перекосы и повышая достоверность измерений. Инструмент предназначен для работы в условиях лабораторий, цехов и контрольно-измерительных участков, где требуется точность до сотых долей миллиметра.

Особенности конструкции и точность измерений

Принцип действия основан на преобразовании линейного перемещения измерительного стержня в электрический сигнал с выводом показаний на электронный дисплей. В отличие от механических аналогов, электронная модель позволяет снимать отсчет без субъективной оценки делений шкалы, что снижает вероятность ошибки оператора. Погрешность прибора составляет ±0,006 мм — это означает, что при измерении диаметра 27 мм реальное значение может отличаться от показанного не более чем на 6 микрометров. Такая точность достаточна для контроля деталей с квалитетами IT6–IT7 (посадки с гарантированным зазором или натягом).

Трехточечная схема контакта (три измерительных наконечника, расположенные под углом 120°) обеспечивает устойчивое положение нутромера в отверстии. Это особенно важно при работе с глубокими или ступенчатыми отверстиями, где обычный двухконтактный инструмент может смещаться. Прибор измеряет диаметр в плоскости, перпендикулярной оси отверстия, и не предназначен для контроля конусности или овальности — для этих задач требуется другой тип оснастки.

Диапазон и комплектация

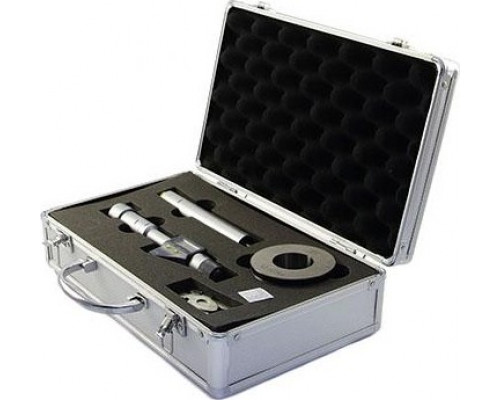

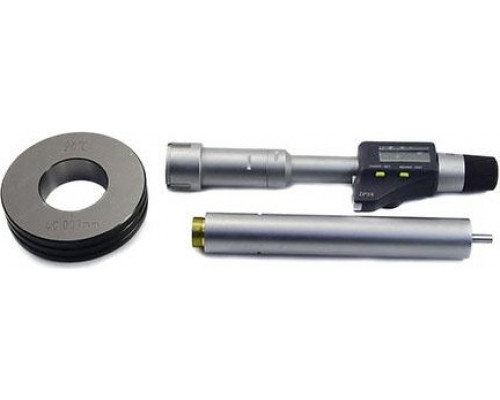

Рабочий диапазон модели ограничен значениями от 25 до 30 мм. Это значит, что нутромер пригоден для измерения отверстий строго в этих пределах — например, посадочных гнезд под подшипники, втулок, гильз или калибров. Для выхода за границы диапазона потребуется смена измерительной головки или использование другого прибора. В комплект поставки, согласно исходным данным, входят установочные меры — они необходимы для настройки нулевого показания перед началом работы. Без них корректная калибровка невозможна, поэтому следует убедиться в их наличии при получении инструмента.

Практические ограничения и рекомендации

• Нутромер предназначен для измерения диаметров в статике — не допускается вращение или качание прибора во время контакта с деталью, так как это может привести к повреждению измерительных наконечников или искажению результата.

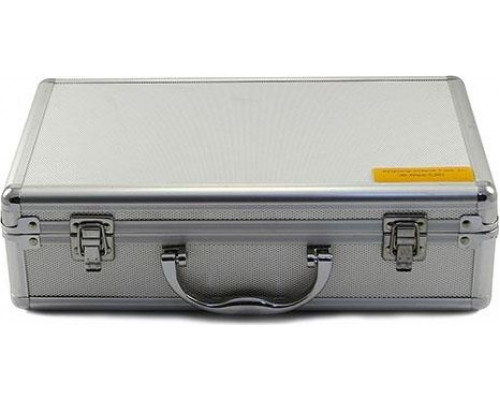

• Электронный блок чувствителен к ударам, вибрации и попаданию влаги. Хранение и эксплуатация должны исключать контакт с маслами, охлаждающими жидкостями и абразивной пылью. Рекомендуется использовать штатный футляр (размеры упаковки: 200×50×500 мм, вес 1 кг).


• Перед началом работы необходимо провести калибровку по установочной мере, соответствующей нижней границе диапазона (25 мм). Прибор не имеет автоматической компенсации температуры, поэтому измерения следует выполнять при стабильной температуре окружающей среды (20±2 °C) после выдержки инструмента и детали в этих условиях не менее 1 часа.


• Цена деления 0,001 мм (1 мкм) не означает, что прибор гарантирует точность до микрометра — погрешность ±0,006 мм накладывает ограничение: реальная воспроизводимость результата составляет около 0,006 мм. Для задач, требующих более высокой точности, следует выбирать инструменты с меньшей погрешностью.

Сравнение с альтернативами

В отличие от индикаторных нутромеров (с часовым индикатором), электронная модель не требует механического считывания и запоминания показаний — данные отображаются на дисплее в цифровом виде. Это ускоряет процесс контроля при серийных измерениях. Однако электронный блок требует питания (обычно от батарейки типа LR44 или аналогичной), и при разряде элемента прибор теряет работоспособность. Механические нутромеры не имеют этого недостатка, но уступают в скорости снятия отсчета. Для единичных измерений в условиях мастерской электронная версия удобнее, для массового контроля в цехе — предпочтительнее механическая с индикатором.
