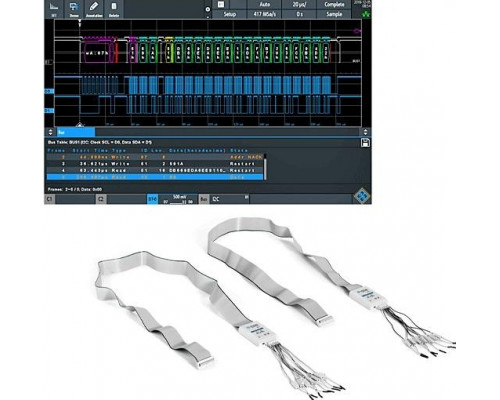

Опция смешанных сигналов Fluke R&S RTB-B1 (1333.1105.03)

Что такое опция смешанных сигналов Fluke R&S RTB-B1

Опция Fluke R&S RTB-B1 (артикул 1333.1105.03) представляет собой программно-аппаратное расширение для осциллографов серии R&S RTB2000, которое добавляет возможность работы с цифровыми сигналами. Это не отдельный прибор, а лицензия, активирующая встроенный 16-канальный логический анализатор. После установки опции осциллограф превращается в смешанно-сигнальный прибор (MSO), способный одновременно анализировать аналоговые и цифровые сигналы. Решение предназначено для инженеров, работающих с встраиваемыми системами, микроконтроллерами, цифровыми интерфейсами и последовательными шинами.

Практическое назначение и задачи

Опция RTB-B1 ориентирована на отладку и тестирование устройств, где требуется синхронный анализ аналоговых и цифровых цепей. Основные сценарии использования включают:

• Проверку временных диаграмм цифровых сигналов: захват и отображение до 16 логических каналов одновременно с аналоговыми.


• Поиск логических ошибок в работе микроконтроллеров, FPGA, ПЛИС и периферийных модулей.


• Декодирование и анализ последовательных протоколов (I²C, SPI, UART, CAN, LIN и других) с привязкой к аналоговым сигналам.


• Запись длинных последовательностей цифровых сигналов для поиска редких событий или глитчей.

Без этой опции осциллограф работает только как аналоговый прибор. С её активацией пользователь получает полноценный инструмент для смешанно-сигнальной отладки, что критично при разработке современной электроники.

Сильные стороны и ключевые возможности

Опция RTB-B1 использует встроенные ресурсы осциллографа, поэтому не требует внешних модулей или дополнительного оборудования. Это упрощает обновление: достаточно приобрести лицензию и активировать её в приборе. Основные преимущества:

• Частота дискретизации цифровых каналов соответствует аналоговой — до 2.5 Гвыб/с на канал, что обеспечивает точное восстановление фронтов и коротких импульсов.


• Глубина памяти до 10 млн точек на канал позволяет записывать длительные последовательности сигналов без потери детализации, что важно для анализа протоколов с большими пакетами данных.


• Встроенные функции обработки, такие как математические операции, БПФ и автоматические измерения, применимы и к цифровым сигналам после их захвата.


• Анализ последовательных протоколов выполняется аппаратно, что снижает нагрузку на процессор и ускоряет декодирование.

Важно: опция совместима только с осциллографами серии R&S RTB2000 (модели RTB2002, RTB2004 и их модификации). Перед покупкой необходимо убедиться, что ваш прибор поддерживает активацию данной лицензии.

Особенности эксплуатации и ограничения

При использовании опции RTB-B1 следует учитывать несколько практических моментов:

• Для подключения цифровых сигналов требуется специальный пробник (логический анализатор), который приобретается отдельно. В комплект опции входит только лицензия, без кабелей и щупов.


• Количество цифровых каналов фиксировано — 16. Этого достаточно для большинства задач с 8-битными шинами и простыми протоколами, но для более сложных систем (например, 32-битные параллельные шины) потребуется внешний логический анализатор.


• Опция не расширяет аналоговые возможности осциллографа — она добавляет только цифровые каналы. Аналоговые входы остаются без изменений.


• Вес упаковки составляет 1 кг, что связано с документацией и носителем лицензии, а не с самим функционалом.

Ограничения по частоте цифровых сигналов определяются характеристиками осциллографа: максимальная частота дискретизации цифровых каналов не превышает 2.5 Гвыб/с, а полоса пропускания аналоговой части остаётся прежней (до 200 МГц для базовых моделей). Для работы с сигналами выше этих значений опция не подходит.

На что обратить внимание при выборе

Перед приобретением опции RTB-B1 убедитесь, что:

• Ваш осциллограф относится к серии R&S RTB2000 — другие модели (например, RTM или RTE) не поддерживают эту лицензию.


• У вас есть или планируется приобретение логического пробника с 16 каналами (например, R&S RTB-Z1 или аналог). Без него опция не будет работать.


• Версия прошивки осциллографа позволяет активировать данную опцию — обычно требуется обновление до последней доступной версии.


• Опция не является универсальной: она не подходит для осциллографов других производителей и не может быть перенесена на другой прибор.

Если ваши задачи ограничены только аналоговыми измерениями, опция RTB-B1 не нужна. Однако при работе с цифровыми цепями, особенно с последовательными интерфейсами, она существенно расширяет функционал осциллографа, превращая его в гибридный инструмент без необходимости покупки отдельного логического анализатора.
