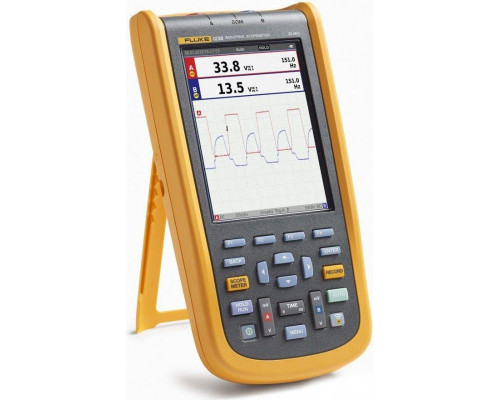

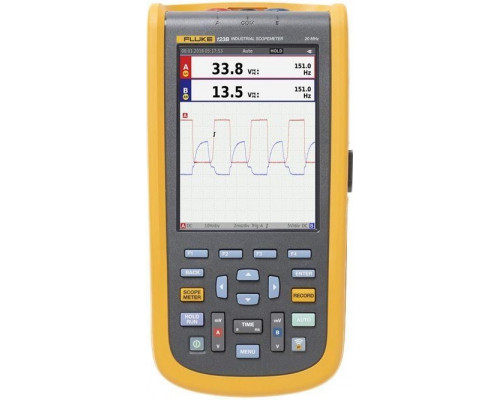

Осциллограф Fluke 123B 4755659

Назначение и область применения

Fluke 123B — это портативный двухканальный осциллограф, совмещённый с цифровым мультиметром (DMM), предназначенный для профессиональной диагностики и ремонта промышленного электрооборудования, систем автоматизации, силовой электроники и цепей управления. Модель ориентирована на работу в условиях, где требуется высокая мобильность и безопасность при измерениях в сетях переменного и постоянного тока до 600 В категории CAT III. Благодаря компактным габаритам (232x115x50 мм) и малому весу (1.2 кг) прибор удобен для выездных работ и обслуживания оборудования в ограниченном пространстве.

Ключевые измерительные возможности

Осциллограф обеспечивает полосу пропускания 20 МГц, что достаточно для анализа большинства сигналов в промышленной электронике: широтно-импульсной модуляции (ШИМ), переходных процессов в цепях питания, помех от коммутации реле и двигателей. Чувствительность входа 5 мВ/дел позволяет работать с низкоуровневыми сигналами датчиков и контроллеров. Два независимых канала дают возможность одновременно наблюдать два сигнала, например, вход и выход преобразователя частоты или сигнал управления и нагрузку.

Встроенный мультиметр true-rms с разрядностью 5000 отсчётов и точностью 0.5% выполняет 26 типов измерений, включая напряжение постоянного и переменного тока, частоту, скважность, длительность импульсов и фазовый сдвиг. Это значит, что для базовой проверки цепи не требуется носить отдельный мультиметр — один щуп используется и для осциллографических наблюдений, и для точных измерений.

Режимы регистрации и анализа

Прибор оснащён функцией TrendPlot™, которая непрерывно записывает максимальные и минимальные показания на обоих каналах в течение заданного интервала — от нескольких минут до нескольких суток. Это позволяет фиксировать редкие сбои, например, кратковременные провалы напряжения или импульсные помехи, которые невозможно увидеть при разовом измерении. Запись ведётся с отметками даты и времени, что упрощает поиск первопричины неисправности по принципу «причина и результат».

Автономность и питание

В качестве источника питания используется Ni-Mh аккумуляторная батарея, обеспечивающая до 5 часов непрерывной работы. В комплект входит зарядное устройство и один аккумулятор. Прибор имеет индикатор разряда батареи и поддерживает быструю перезарядку. Следует учитывать, что время работы зависит от режима измерений и яркости дисплея, а Ni-Mh аккумуляторы требуют полного цикла разряда-заряда для сохранения ёмкости.

Комплектация и практические особенности

В стандартный набор поставки входят:

• Защищённые измерительные выводы и зажимы «крокодилы» для безопасного подключения к цепям до 600 В CAT III.


• Зажимы НС120 для удобного захвата проводов без риска короткого замыкания.


• Защищённый BNC-адаптер для подключения стандартных осциллографических щупов и пробников.


• Кейс для транспортировки и хранения прибора и аксессуаров.


• Кабель и программное обеспечение для передачи данных на ПК (возможности ПО не детализированы, но оно позволяет выгружать сохранённые осциллограммы и тренды).

Важно: прибор совместим с широким набором аксессуаров Fluke, включая токовые зажимы (например, i400s) и температурные пробники, но они не входят в комплект и приобретаются отдельно. При выборе учитывайте, что для работы с высокочастотными сигналами выше 20 МГц или для измерения очень малых напряжений (менее 5 мВ/дел) эта модель не подходит — она оптимизирована для промышленной диагностики, а не для лабораторных ВЧ-измерений.

Безопасность и ограничения

Категория безопасности 600 В CAT III означает, что прибор защищён от перенапряжений, возникающих в стационарных электрических установках (распределительные щиты, промышленные машины, цепи управления). Однако он не предназначен для измерений в цепях CAT IV (например, на вводе в здание) без дополнительных средств защиты. При работе с высокими напряжениями обязательно используйте только штатные защищённые щупы и зажимы, входящие в комплект.
