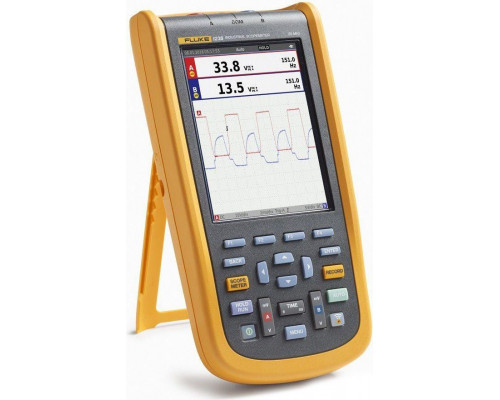

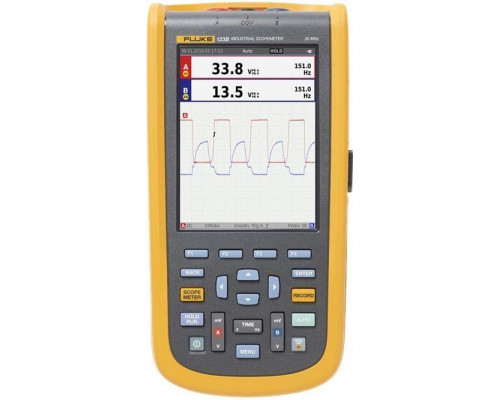

Осциллограф Fluke 123B/S 4755890

Портативный осциллограф для полевых измерений

Fluke 123B/S 4755890 — это двухканальный портативный осциллограф с полосой пропускания 20 МГц, предназначенный для диагностики и обслуживания электрооборудования в условиях, где важна мобильность и безопасность. Модель ориентирована на работу с сигналами в промышленных системах, цепях управления и силовых установках, где требуется быстрый анализ формы сигнала без подключения к стационарной лаборатории. Устройство сочетает функции осциллографа и мультиметра, что делает его универсальным инструментом для электромонтажников, сервисных инженеров и специалистов по ремонту электроники.

Практическое значение ключевых параметров

Полоса пропускания 20 МГц позволяет работать с сигналами в диапазоне звуковых частот, цепями управления двигателями, импульсными источниками питания и низкочастотными цифровыми интерфейсами. Для анализа высокочастотных радиосигналов или быстрых цифровых шин (например, USB 2.0) эта модель не подходит — здесь требуется оборудование с полосой от 100 МГц. Чувствительность 5 мВ/дел даёт возможность регистрировать слабые сигналы, например, пульсации напряжения или шумы в цепях питания, что полезно при поиске неисправностей в аналоговых датчиках и контроллерах.

Безопасность и особенности эксплуатации

Категория безопасности CAT III 600 В означает, что осциллограф сертифицирован для измерений в распределительных щитах, цепях электродвигателей и промышленном оборудовании, где возможны кратковременные перенапряжения. Это не лабораторный прибор — он рассчитан на работу в условиях, где требуется защита от переходных процессов. Важно учитывать: категория CAT III не предполагает работу на воздушных линиях электропередач или в цепях с напряжением выше 600 В. Питание осуществляется от встроенной Ni-Mh аккумуляторной батареи, что обеспечивает автономность, но требует учёта времени зарядки и постепенной потери ёмкости при длительном хранении. Вес 1.2 кг и компактные габариты (232x115x50 мм) делают прибор удобным для переноски и работы в стеснённых пространствах, например, в электрошкафах или на высоте.

Ограничения и что важно знать при выборе

Два канала позволяют одновременно наблюдать два сигнала, что достаточно для большинства задач по сравнению фаз, проверки синхронизации или анализа входных и выходных сигналов. Однако для сложных многоканальных измерений (например, трёхфазных цепей) потребуется поочерёдное подключение или дополнительное оборудование. Чувствительность 5 мВ/дел — это минимальный предел, что означает: сигналы амплитудой менее 5 мВ будут отображаться с низким разрешением, и для слабых сигналов (например, с микрофона или датчика Холла) может потребоваться внешний предусилитель. При выборе стоит обратить внимание, что модель не имеет встроенного генератора сигналов и не поддерживает расшифровку протоколов последовательных интерфейсов — это чисто измерительный инструмент. Аккумулятор Ni-Mh не рекомендуется разряжать полностью перед зарядкой, так как это сокращает срок службы батареи.
