Назначение и область применения

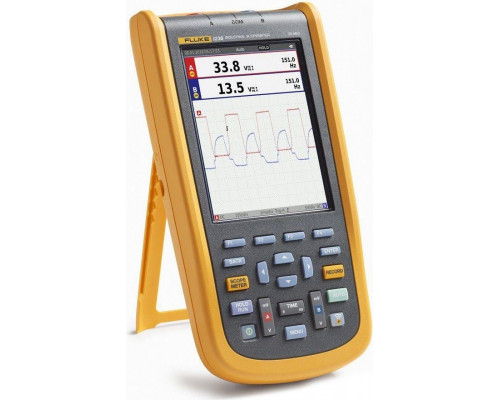

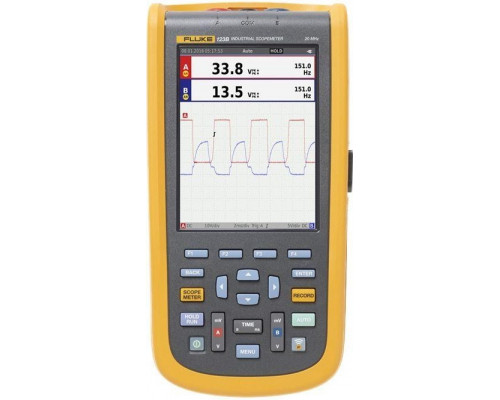

Fluke 125B — это портативный двухканальный осциллограф с интегрированным цифровым мультиметром, предназначенный для профессиональной диагностики промышленного оборудования, систем автоматизации, силовой электроники и электрических сетей. Модель рассчитана на работу в условиях, где требуется высокая мобильность и защита от помех, характерных для производственных объектов и распределительных щитов. Благодаря категории безопасности CAT III 600 В, прибор допускает измерения в цепях питания распределительных устройств, электродвигателей, частотных преобразователей и систем управления.
Ключевые возможности и практическая польза
Осциллограф объединяет функции осциллографа (20 МГц полоса пропускания) и true-rms мультиметра (5000 отсчетов, точность 0,5%). Это позволяет одним устройством выполнять 26 типов измерений: напряжение постоянного и переменного тока, частоту, скважность, длительность импульсов, фазовый сдвиг между двумя сигналами, сопротивление, емкость и прозвонку цепей. Чувствительность 5 мВ/дел дает возможность анализировать слабые сигналы, например, датчиков или управляющих цепей, без дополнительного усиления.
Двухканальная функция TrendPlot™ непрерывно записывает максимальные и минимальные показания по каждому каналу с привязкой ко времени. Это полезно для поиска перемежающихся неисправностей — от наносекундных выбросов до дрейфа параметров в течение нескольких суток. Два канала позволяют сопоставлять сигналы по принципу «причина и результат», например, одновременно контролировать входное напряжение и выходной сигнал преобразователя.
Конструктивные особенности и эксплуатация
Прибор питается от Ni-Mh аккумулятора, обеспечивающего до 5 часов непрерывной работы. Предусмотрен индикатор разряда и быстрая перезарядка от комплектного зарядного устройства. Это делает Fluke 125B удобным для выездных работ и длительных сеансов мониторинга без подключения к сети.
Габариты (232х115х50 мм) и вес 1,2 кг позволяют удерживать прибор одной рукой или размещать в стандартном кейсе из комплекта поставки. Все измерительные функции доступны через один универсальный щуп — переключение между осциллографом, мультиметром, измерением сопротивления и емкости происходит без смены насадок. Это сокращает время на подготовку и снижает риск ошибок.
Комплектация и совместимость
В комплект входит всё необходимое для начала работы: защищенные измерительные выводы, BNC-адаптер, зажимы «крокодилы» и зажимы HC120 для работы с большими токами. Также присутствует кейс для хранения и транспортировки, зарядное устройство, аккумулятор и кабель для подключения к ПК. Программное обеспечение позволяет передавать данные на компьютер для дальнейшего анализа.
Модель совместима с дополнительными аксессуарами Fluke, включая токовые клещи и температурные пробники, что расширяет её функционал за рамки базовых измерений.
Ограничения и важные замечания
Полоса пропускания 20 МГц накладывает ограничения на анализ высокочастотных сигналов: для работы с частотами выше 20 МГц или с быстрыми фронтами (менее 17,5 нс) потребуется более широкополосный осциллограф. Чувствительность 5 мВ/дел не позволяет регистрировать сигналы уровнем ниже 5 мВ без внешнего предусилителя. Категория безопасности CAT III 600 В означает, что прибор рассчитан на работу в цепях до 600 В относительно земли, но не предназначен для прямых измерений в цепях CAT IV (например, на вводе в здание).
При выборе стоит учитывать, что Ni-Mh аккумулятор имеет эффект памяти и требует полного цикла разряда-заряда для сохранения ёмкости. Для длительной автономной работы в полевых условиях может потребоваться запасной аккумулятор.
Характеристики
Габариты и вес
