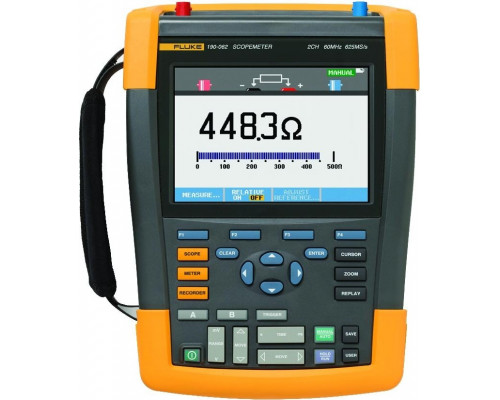

Осциллограф Fluke 190-062 4025159

Назначение и область применения

Осциллограф Fluke 190-062 — это портативный прибор, объединяющий функции осциллографа, мультиметра и регистратора для диагностики промышленного электрооборудования. Модель ориентирована на поиск неисправностей в системах управления, электроприводах, силовых цепях и контрольно-измерительных модулях. Благодаря полосе пропускания 60 МГц и двум изолированным каналам, устройство подходит для работы с преобразователями частоты, сервоприводами, системами телеметрии и видеонаблюдения. Встроенный регистратор позволяет фиксировать осциллограммы и показатели до 48 часов, что упрощает выявление перемежающихся дефектов.

Ключевые особенности и практические возможности

Два независимых канала с чувствительностью 2 мВ/дел дают возможность одновременно анализировать входной и выходной сигналы электронного блока, оценивая фазовые сдвиги и передаточные функции. Высокая чувствительность полезна при измерении слабых сигналов в цепях управления, например, в датчиках или контроллерах. Прибор поддерживает категории безопасности 1000 В CAT III и 600 В CAT IV, что позволяет подключаться к распределительным щитам, вводам электропитания и промышленным сетям без дополнительных делителей напряжения.

Питание осуществляется от Ni-MH аккумулятора, обеспечивающего до 4 часов автономной работы. Это ограничение стоит учитывать при длительных выездных диагностиках — для непрерывной записи на полные 48 часов потребуется подключение к сети или внешнему источнику питания. Вес 2.2 кг и компактные габариты (265x190x70 мм) делают прибор удобным для работы в условиях ограниченного пространства, например, в электрошкафах или на высоте.

Комплектация и особенности эксплуатации

В базовый набор входят два пробника VPS410, безопасные тестовые провода TL175, кабель USB для передачи данных, ремешок на руку и один аккумулятор. Обратите внимание: в комплекте только один аккумулятор, поэтому для сменной батареи потребуется дополнительная закупка. Прибор не имеет встроенной памяти для хранения осциллограмм без подключения к ПК — все данные передаются через USB. При выборе модели учитывайте, что полоса пропускания 60 МГц достаточна для большинства промышленных задач, но может быть недостаточной для высокочастотной цифровой электроники с частотами выше 60 МГц.

Практические ограничения и рекомендации

Модель Fluke 190-062 не предназначена для работы с радиочастотными цепями, высокоскоростными шинами данных (например, USB 3.0 или Gigabit Ethernet) или для анализа сигналов с частотами свыше 60 МГц. Для таких задач потребуется осциллограф с большей полосой пропускания. При работе с напряжением выше 600 В в категории CAT IV убедитесь, что используемые пробники соответствуют этому классу безопасности. Встроенный регистратор эффективен для поиска редких сбоев, но не заменяет полноценный самописец при необходимости записи множества параметров одновременно.
