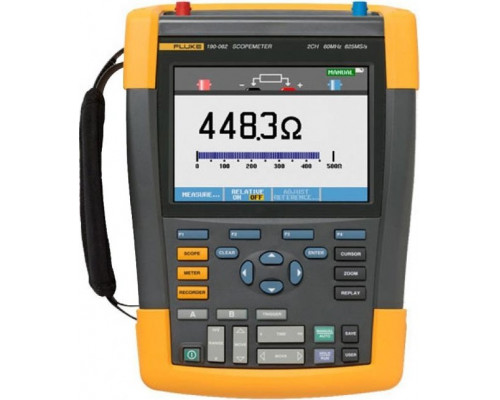

Осциллограф Fluke 190-062/S 4025230

Назначение и сфера применения

Fluke 190-062/S 4025230 — это портативный осциллограф, предназначенный для диагностики, настройки и ремонта промышленного электрооборудования. Модель сочетает функции двухканального осциллографа, мультиметра и регистратора данных, что позволяет проводить комплексный анализ сигналов без использования дополнительных приборов. Устройство ориентировано на работу в условиях производства, сервисных центров и полевых выездов, где требуется высокая точность измерений при сохранении мобильности.

Ключевые технические характеристики

Осциллограф оснащен двумя изолированными каналами с полосой пропускания 60 МГц и чувствительностью 2 мВ/дел. Этого достаточно для работы с большинством типов промышленного оборудования: от контроллеров и приводов до систем телеметрии и видеонаблюдения. Частотный диапазон позволяет анализировать сигналы в цепях средней сложности, включая импульсные источники питания, шаговые двигатели и интерфейсы связи. Ограничение в 60 МГц не подходит для высокочастотных схем (например, радиочастотных трактов или быстродействующих цифровых шин), но для типовых задач автоматизации и силовой электроники этого достаточно.

Категория безопасности 1000 В CAT III / 600 В CAT IV гарантирует защиту при измерениях в распределительных щитах, силовых шкафах и на вводах питания. Прибор можно безопасно использовать в цепях с высокими переходными процессами, что критично для работы с промышленными сетями и преобразователями частоты.

Практические возможности

Устройство поддерживает автоматическую настройку запуска и цифровую регулировку времени послесвечения, что упрощает поиск редких или однократных сбоев. Функция регистратора позволяет непрерывно записывать осциллограммы и сопутствующие параметры до 48 часов — это полезно для выявления «летучих» дефектов, проявляющихся нерегулярно. Два параллельных канала дают возможность одновременно наблюдать входной и выходной сигналы, оценивая передаточные функции блоков или задержки в цепях управления.

Осциллограф подключается к ПК через USB, что расширяет объем памяти за счет внешнего накопителя и открывает доступ к программной обработке данных. Это удобно для документирования результатов или анализа длительных записей. Однако встроенной памяти для хранения больших массивов данных без подключения к компьютеру недостаточно — при длительной регистрации потребуется внешнее устройство.

Питание и автономность

Прибор работает от Ni-MH аккумулятора, обеспечивающего до 4 часов непрерывной работы без подзарядки. Этого достаточно для полевых выездов или смены на производстве. Тип батареи не предполагает быстрой замены в полевых условиях, но зарядное устройство входит в комплект. Для длительных сессий измерений рекомендуется подключать осциллограф к сети через адаптер.

Комплектация и особенности эксплуатации

В базовый набор входят все необходимые аксессуары для начала работы: два пробника VPS410, безопасные тестовые провода TL175 TwistGuard с регулируемой длиной оголенного наконечника, кабель USB, зарядное устройство и аккумулятор. Ремешок на руку облегчает удержание прибора при работе на высоте или в стесненных условиях. Вес 2,2 кг при габаритах 265x190x70 мм делает устройство транспортабельным, но для длительного удержания в руке потребуется привыкание — осциллограф не является ультралегким.

Обратите внимание: модель не поддерживает работу с токовыми клещами или высоковольтными дифференциальными пробниками напрямую — для таких задач потребуются дополнительные аксессуары. Также отсутствует встроенный генератор сигналов, что ограничивает возможности тестирования без внешнего источника.

Итоговое резюме

Fluke 190-062/S 4025230 — это профессиональный портативный осциллограф для диагностики промышленного оборудования средней сложности. Он заменяет несколько приборов, обеспечивает безопасность в цепях до 1000 В и позволяет фиксировать редкие неисправности за счет длительной записи. Основные ограничения: полоса 60 МГц не подходит для высокочастотных схем, а автономность в 4 часа требует планирования работы. Прибор оптимален для сервисных инженеров и наладчиков, работающих с автоматикой, приводами и силовыми цепями.
