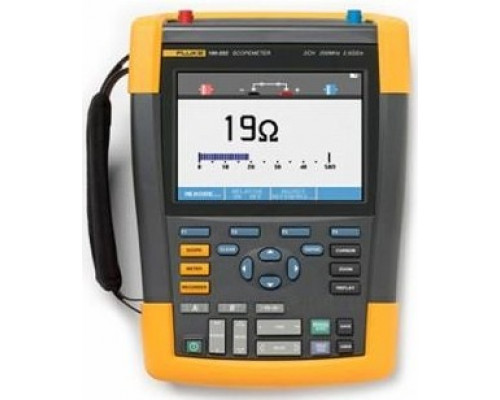

Осциллограф Fluke 190-102/S 4025383

Fluke 190-102/S 4025383 — это портативный двухканальный осциллограф, совмещённый с цифровым мультиметром и регистратором данных, предназначенный для профессиональной диагностики и обслуживания промышленного электрооборудования. Модель ориентирована на работу в условиях высоких напряжений и сложных электромагнитных помех, что делает её инструментом для сервисных инженеров, электромонтажников и специалистов по ремонту силовой электроники.

Назначение и сферы применения

Осциллограф Fluke 190-102/S создан для анализа аналоговых и цифровых сигналов, поиска неисправностей в цепях управления, силовых преобразователях, частотных приводах, системах автоматизации и распределительных щитах. Благодаря категориям безопасности 1000 В CAT III и 600 В CAT IV, прибор допущен к прямым измерениям в сетях с высоким уровнем переходных перенапряжений — например, на вводах зданий или в промышленных распределительных устройствах. Дополнительно встроенный мультиметр с разрешением 5000 отсчётов позволяет оперативно проверять напряжение, сопротивление, целостность цепей, диоды и температуру (при подключении термодатчика).

Ключевые особенности и практические возможности

Два электрически изолированных канала с полосой пропускания 100 МГц и чувствительностью от 2 мВ/дел дают возможность одновременно наблюдать два сигнала, не имеющих общего потенциала — например, на входе и выходе трансформатора или разных фазах преобразователя. Это исключает риск короткого замыкания через заземление прибора и упрощает анализ дифференциальных сигналов.

Глубина памяти 10 000 выборок на канал позволяет захватывать длинные последовательности сигналов с высоким разрешением, что важно при поиске редких или кратковременных сбоев. Режим регистрации трендов (тенденций) даёт возможность записывать изменения параметров сигнала — амплитуды, частоты, длительности — на протяжении до 22 суток, что полезно для мониторинга нестабильных процессов или периодических отказов.

Питание осуществляется от сменного Ni-MH аккумулятора, расположенного в отсеке с быстросъёмной крышкой. Это позволяет заменить батарею в полевых условиях без разборки корпуса. В комплект входит одно зарядное устройство и один аккумулятор, поэтому для длительной работы без доступа к сети рекомендуется иметь запасной элемент питания.

Конструкция и удобство эксплуатации

Прибор выполнен в компактном корпусе размерами 265×190×70 мм и массой 2,1 кг. Такая форма удобна для работы в стеснённых условиях — внутри шкафов управления, на высоте или вблизи работающего оборудования. Ремешок на руку, входящий в комплект, снижает риск падения при перемещении. Набор безопасных пробников VPS410 и тестовых проводников TL175 обеспечивает надёжное подключение к цепям с высоким напряжением.

Важно учитывать, что встроенный мультиметр не заменяет полноценный отдельный прибор, но достаточен для базовых проверок без переключения режимов. Также стоит обратить внимание на тип аккумулятора: Ni-MH не имеет эффекта памяти, но требует более длительного заряда по сравнению с литий-ионными аналогами. Для передачи данных на компьютер используется интерфейс USB, кабель входит в комплект.

Ограничения и что стоит учесть при выборе

Осциллограф не поддерживает функцию анализа спектра или декодирования цифровых шин (I²C, SPI, CAN) — это инструмент для визуального контроля и базовых измерений, а не для глубокой цифровой отладки. Полоса пропускания 100 МГц достаточна для большинства задач силовой электроники и промышленной автоматики, но для высокочастотных цифровых схем (сотни мегагерц) может оказаться недостаточной. Прибор не имеет встроенного генератора сигналов или возможности автономной работы без аккумулятора — для стационарного использования потребуется постоянное подключение к сети через зарядное устройство.

Комплектация включает всё необходимое для начала работы: пробники, провода, зарядное устройство, аккумулятор и USB-кабель. Дополнительные принадлежности (термодатчик, чехол, запасной аккумулятор) приобретаются отдельно. При выборе модели Fluke 190-102/S 4025383 стоит оценить, насколько часто требуется регистрация длительных процессов и работа с изолированными каналами — именно эти возможности являются её главным преимуществом перед более простыми осциллографами.
