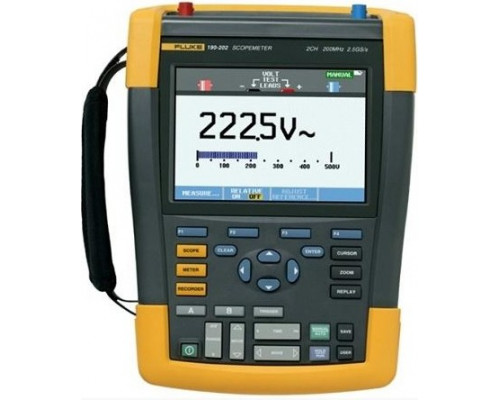

Осциллограф Fluke 190-202 4025460

Назначение и сфера применения

Fluke 190-202 — портативный двухканальный осциллограф с полосой пропускания 200 МГц, предназначенный для профессиональной диагностики и анализа электрических сигналов в промышленных условиях, при обслуживании силового оборудования, систем автоматизации и энергетических установок. Модель ориентирована на работу с цепями высокого напряжения: категория безопасности 1000 В CAT III и 600 В CAT IV позволяет подключаться к распределительным щитам, вводам электропитания и промышленным сетям без дополнительных изолирующих устройств. Прибор подходит для поиска неисправностей в частотных преобразователях, импульсных источниках питания, системах управления двигателями и телекоммуникационном оборудовании.

Ключевые технические особенности

Осциллограф оснащён двумя изолированными каналами с чувствительностью 2 мВ/дел, что позволяет регистрировать сигналы малой амплитуды, например, пульсации напряжения или шумы в цепях питания. Полоса пропускания 200 МГц достаточна для анализа большинства промышленных сигналов, включая высокочастотные помехи и фронты импульсов в силовой электронике. Встроенный Ni-MH аккумулятор обеспечивает автономную работу, при этом замена батареи возможна без выключения прибора — данные не теряются благодаря энергонезависимой памяти. Это особенно удобно при длительных полевых измерениях или мониторинге в труднодоступных местах.

Практические возможности и ограничения

• Автоматическая синхронизация: несколько режимов синхронизации упрощают захват нестабильных или редких сигналов, таких как выбросы напряжения или сбои в логических цепях. Пользователю не нужно вручную подстраивать уровень запуска — прибор автоматически находит стабильное отображение формы сигнала.


• Длительная регистрация трендов: функция непрерывной записи изменений параметров в течение 22 суток позволяет отслеживать дрейф напряжения, пульсации или переходные процессы в системах, работающих в циклическом режиме. Это полезно для анализа стабильности работы оборудования под нагрузкой.


• Защита оператора: корпус с двойной изоляцией и встроенный замок для блокировки органов управления предотвращают случайное изменение настроек и несанкционированный доступ. Прибор соответствует строгим требованиям безопасности при работе в высоковольтных цепях.


• Ограничения: модель не поддерживает анализ сигналов в частотной области (БПФ) и не имеет встроенного генератора функций. Для расширенной спектральной диагностики или тестирования фильтров потребуется дополнительное оборудование. Также отсутствует интерфейс для подключения внешних датчиков тока или напряжения через специализированные пробники (только стандартные щупы с коаксиальным разъёмом BNC).

Конструкция и удобство эксплуатации

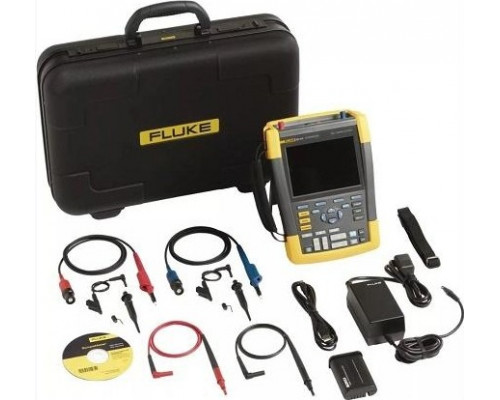

Прибор имеет компактные габариты (265x190x70 мм) и массу 2,2 кг, что делает его удобным для переноски и работы в стеснённых условиях — внутри электрощитов, на высоте или в полевых лабораториях. Эргономика корпуса предусматривает надёжное сцепление с поверхностью благодаря резиновым накладкам. Важно учитывать, что в комплект поставки входит только сам осциллограф и, вероятно, стандартные пробники; для работы с высоковольтными цепями категории CAT IV рекомендуется использование дополнительных делителей или изолирующих адаптеров, если штатные щупы не рассчитаны на такое напряжение. Перед началом измерений следует убедиться, что пробники соответствуют категории безопасности подключаемой цепи.

Что важно знать при выборе

Fluke 190-202 — это инструмент для профессионалов, которым требуется надёжный и безопасный осциллограф для полевой диагностики. Два канала с изоляцией позволяют одновременно измерять сигналы в разных точках схемы без риска короткого замыкания. Полоса 200 МГц и чувствительность 2 мВ/дел покрывают большинство задач в силовой электронике и промышленной автоматике, но для работы с радиочастотными цепями или сверхбыстрыми цифровыми интерфейсами (например, USB 3.0, HDMI) может потребоваться более широкая полоса. Отсутствие встроенного анализатора спектра и генератора сигналов компенсируется высокой надёжностью и защитой от перегрузок, характерной для измерительных приборов Fluke. Если ваши задачи ограничены визуальным контролем формы сигнала, измерением амплитуды, частоты и поиском кратковременных выбросов в сетях до 1000 В, эта модель станет эффективным решением.
