Назначение и область применения

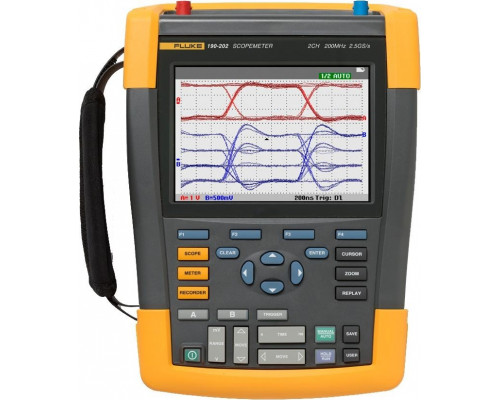

Fluke 190-202/S 4025554 — это портативный двухканальный осциллограф с полосой пропускания 200 МГц, объединяющий функции цифрового запоминающего осциллографа, регистратора и мультиметра. Модель предназначена для профессиональной диагностики и обслуживания промышленного электрооборудования, систем автоматизации, силовых установок и сложной электроники. Благодаря высокой категории безопасности (1000 В CAT III / 600 В CAT IV) прибор допущен к работе в цепях с высоким напряжением, включая распределительные щиты и вводные устройства. Встроенный мультиметр позволяет измерять напряжение, ток, сопротивление, проверять диоды и целостность цепей без использования дополнительных инструментов.
Практические возможности и особенности
Осциллограф поддерживает несколько режимов автоматической синхронизации, что упрощает захват и стабилизацию сигналов в условиях нестабильных параметров сети или при работе с импульсными помехами. Чувствительность входа 2 мВ/дел позволяет фиксировать слабые сигналы, например, уровни шумов или малые отклонения в цепях управления. Прибор способен непрерывно регистрировать тренды изменения сигналов до 22 суток — это полезно для анализа переходных процессов, пусковых токов двигателей или дрейфа параметров в длительных испытаниях. Для работы с трехфазными системами доступны измерения активной и реактивной мощности, коэффициента мощности и временных характеристик, что востребовано при наладке частотных приводов и систем бесперебойного питания.
Конструктивные решения и безопасность
Корпус прибора имеет двойную изоляцию, что обеспечивает защиту оператора при работе в условиях высоких напряжений. Аккумуляторная батарея типа Ni-Mh заменяется без выключения питания — данные не теряются, а работа не прерывается. Встроенный замок Kensington предотвращает несанкционированный доступ к прибору в условиях общего доступа. Масса 2.2 кг и габариты 265x190x70 мм делают осциллограф удобным для переноски и работы в стесненных условиях, например, внутри шкафов управления или на высоте.
Комплектация и что важно учесть
В базовый комплект поставки входят: ремешок на руку, набор пробников VPS410 (2 шт.), набор безопасных тестовых проводников TL175, кабель USB, зарядное устройство и один аккумулятор. Обратите внимание: встроенная память и возможности регистрации ограничены емкостью штатного аккумулятора — для длительных автономных сессий (более 8–10 часов) может потребоваться дополнительный заряженный аккумулятор. Прибор не поддерживает внешнее питание через USB, зарядка осуществляется только от комплектного зарядного устройства. Пробники VPS410 рассчитаны на напряжение до 600 В CAT III, что ниже предела самого осциллографа — для измерений в цепях 1000 В CAT III необходимо использовать дополнительные высоковольтные пробники.
Ограничения и рекомендации по выбору
Модель 190-202/S является двухканальной — если для задач требуется одновременный анализ четырех сигналов (например, полный контроль трехфазной системы с нулевым проводом), стоит рассмотреть четырехканальные версии серии. Тип аккумулятора Ni-Mh имеет эффект памяти и меньшую энергоемкость по сравнению с современными Li-Ion — это стоит учитывать при планировании длительных выездных работ. Полоса пропускания 200 МГц достаточна для большинства задач промышленной электроники, но для работы с высокочастотными цифровыми шинами (например, Gigabit Ethernet или быстрые интерфейсы) может потребоваться модель с более широкой полосой. Прибор не имеет встроенного генератора сигналов — для тестирования цепей потребуется внешний источник.
Характеристики
Габариты и вес
