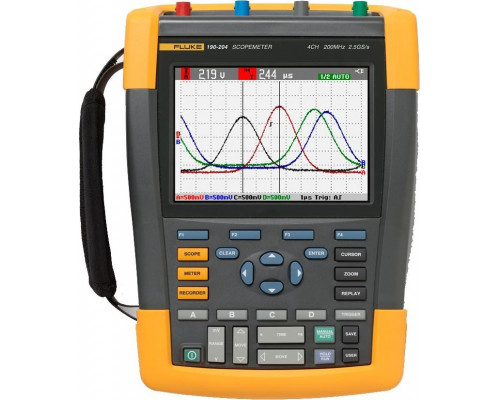

Осциллограф Fluke 190-204 III 5282463

Назначение и сфера применения

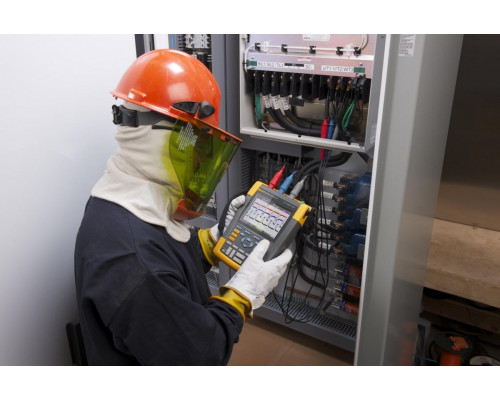

Осциллограф Fluke 190-204 (артикул 5282463) — это портативный четырехканальный прибор, предназначенный для профессионального обслуживания промышленной электроники, силового оборудования и систем автоматизации. Модель ориентирована на задачи, где требуется одновременно контролировать несколько точек схемы, анализировать сложные сигналы и работать в условиях высоких напряжений. Благодаря категории безопасности 1000 В CAT III и 600 В CAT IV, осциллограф подходит для измерений в распределительных щитах, на промышленных объектах и в энергетике.

Ключевые особенности и практические возможности

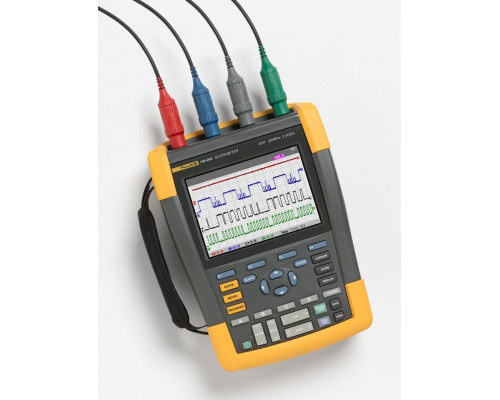

Устройство оснащено четырьмя гальванически развязанными каналами с полосой пропускания 200 МГц. Это позволяет одновременно снимать осциллограммы и проводить измерения в четырех независимых точках цепи без риска короткого замыкания или взаимного влияния каналов. Такая конфигурация особенно полезна при анализе трехфазных систем, проверке работы преобразователей частоты или контроле сигналов управления в сложных устройствах.

Чувствительность входа 2 мВ/дел дает возможность регистрировать слабые сигналы, например, пульсации питания или шумы в цепях управления. При этом прибор сохраняет точность при работе с высоковольтными цепями благодаря встроенной защите по категориям CAT III/IV.

Режимы работы и автономность

Fluke 190-204 поддерживает длительную регистрацию данных: непрерывная запись возможна до 48 часов, а мониторинг трендов — до 22 суток. Это удобно для поиска периодически возникающих неисправностей или анализа переходных процессов в оборудовании. Встроенный Ni-Mh аккумулятор обеспечивает питание прибора без подключения к сети, что важно при выездных работах или обслуживании удаленных объектов. Вес 2.2 кг и компактные габариты (265x190x70 мм) делают модель удобной для переноски, но стоит учитывать, что это не ультралегкий прибор — он рассчитан на интенсивное использование в полевых условиях.

Анализ и подключение

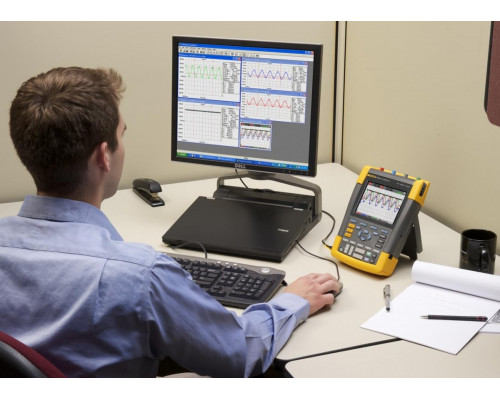

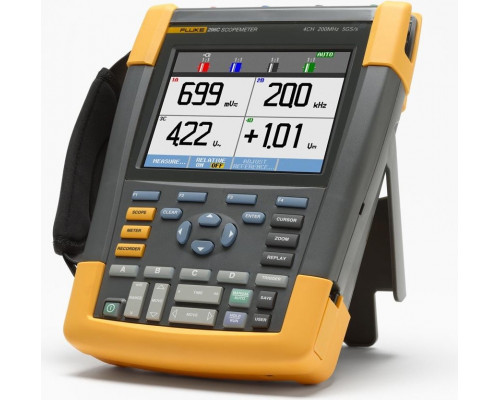

Осциллограф оснащен встроенным вычислителем для автоматического расчета параметров сигналов (частота, амплитуда, длительность импульсов и т.д.), что сокращает время на ручные измерения. Для передачи данных на компьютер используется порт USB с оптоэлектронной развязкой — это обеспечивает безопасное подключение к ПК даже при работе с высокими напряжениями. Аналогичные порты предусмотрены для подключения внешних накопителей, что позволяет расширить объем хранимых данных. Однако для работы с ПК потребуется кабель с оптоэлектронным преобразователем (входит в комплект), и важно учитывать, что прямое USB-подключение без изоляции не предусмотрено.

Конструкция и управление

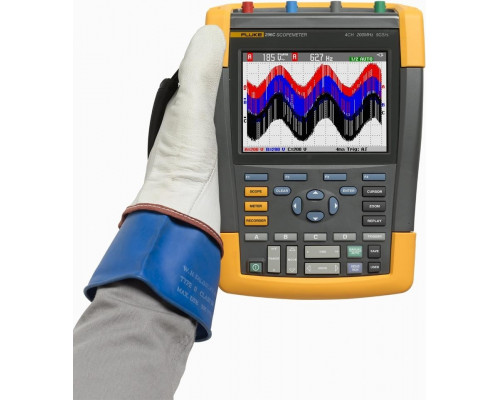

Прибор имеет эргономичную систему управления, адаптированную для работы в перчатках и условиях ограниченной видимости. Корпус защищен от механических повреждений, что подтверждается надежностью, характерной для оборудования Fluke. В комплект входят набор пробников (4 шт.), зарядное устройство и один аккумулятор. Обратите внимание: для непрерывной работы в течение нескольких смен может потребоваться дополнительный аккумулятор, так как время автономной работы от одного Ni-Mh элемента ограничено.

Что важно учесть при выборе

Модель 190-204 ориентирована на специалистов, которым нужен многоканальный осциллограф с высоким уровнем безопасности и возможностью длительной записи. Если ваши задачи ограничены двумя каналами, можно рассмотреть более легкие версии. Также стоит учитывать, что Ni-Mh аккумулятор требует регулярного обслуживания и имеет меньшую емкость по сравнению с современными Li-Ion батареями, но при этом он более устойчив к перепадам температур и менее подвержен деградации при частых циклах заряда-разряда.
