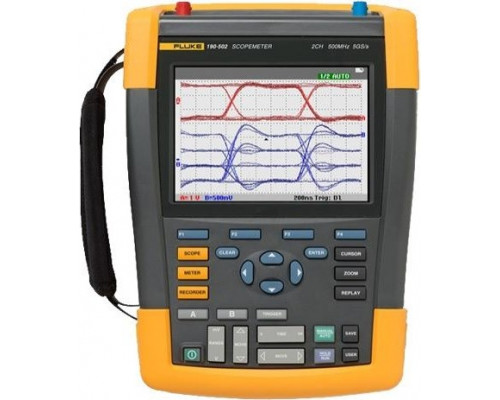

Осциллограф Fluke 190-502 (4025623)

Назначение и область применения

Fluke 190-502 — это портативный осциллограф с полосой пропускания 500 МГц, предназначенный для профессиональной диагностики сложного электронного оборудования. Модель сочетает функции цифрового осциллографа и мультиметра, что позволяет анализировать формы сигналов и одновременно измерять напряжение, частоту или другие параметры. Устройство ориентировано на работу с силовой электроникой, частотными приводами, системами управления станками с ЧПУ, а также с контрольно-измерительными и коммуникационными модулями. Двухканальная архитектура дает возможность сравнивать сигналы на разных участках схемы, что ускоряет поиск неисправностей в цепях управления и питания.

Ключевые технические возможности

Полоса пропускания 500 МГц позволяет регистрировать высокочастотные помехи, фронты импульсов и переходные процессы в современной электронике. Чувствительность 2 мВ/дел обеспечивает захват слабых сигналов, например, в цепях датчиков или интерфейсах передачи данных. Прибор автоматически распознает типовые гармоники и может запускать тестирование по шаблону, сравнивая фактические осциллограммы с эталонными. Это упрощает диагностику нелинейных искажений в сетях питания или выходных каскадах преобразователей частоты.

Встроенная память позволяет непрерывно записывать данные до 48 часов — это полезно для мониторинга редко возникающих сбоев или дрейфа параметров в длительных тестах. Режим "подключайся и смотри" выводит на дисплей осциллограммы сразу после подключения щупов, без дополнительных настроек, что сокращает время первичной проверки.

Конструкция и безопасность

Корпус выполнен из ударопрочного ABS-пластика и защищен по стандарту IP-51 — прибор устойчив к проникновению пыли и капель воды, что допускает работу в условиях промышленных цехов или полевых испытаний. Категория безопасности 1000 В CAT III / 600 В CAT IV подтверждает возможность измерений в распределительных щитах, на вводах питания и в цепях с переходными перенапряжениями. При этом важно учитывать, что для работы на высоком напряжении требуется использовать только штатные щупы и провода TwistGuard, входящие в комплект, так как их конструкция снижает риск случайного оголения контактов.

Габариты (270x190x70 мм) и масса 2,2 кг делают прибор удобным для переноски и работы в стесненных условиях. Для фиксации на руке предусмотрен наручный ремень. Замок Kensington позволяет заблокировать осциллограф на рабочем месте, предотвращая несанкционированное перемещение.

Автономность и питание

Литий-ионный аккумулятор обеспечивает до 7 часов непрерывной работы без подзарядки. Этого достаточно для полного рабочего дня или длительного мониторинга. Зарядное устройство и один аккумулятор входят в комплект поставки. Следует учитывать, что при активной записи в память или использовании внешних модулей время автономной работы может сокращаться. Замена аккумулятора возможна без вскрытия корпуса, что удобно при организации длительных выездных измерений с запасными батареями.

Комплектация и особенности подключения

В базовый набор входит комплект щупов для измерения напряжения, безопасные измерительные провода TwistGuard, кабель USB для передачи данных на ПК, зарядное устройство и один аккумулятор. Для работы с высокочастотными сигналами или токовыми клещами потребуется дополнительное оборудование, так как в комплекте не предусмотрены специализированные пробники. Наручный ремень фиксируется на корпусе и не мешает доступу к органам управления. USB-интерфейс позволяет выгружать записанные осциллограммы для последующего анализа в ПО, но функция удаленного управления через USB не заявлена в характеристиках.

Практические ограничения

Прибор имеет два канала, что достаточно для большинства задач, но при необходимости одновременного анализа четырех точек потребуется модель с большим числом каналов. Чувствительность 2 мВ/дел не позволяет измерять сигналы уровня единиц микровольт без внешнего усилителя. Категория безопасности CAT IV 600 В накладывает ограничения на работу в цепях с напряжением выше указанного порога — для таких измерений требуется осциллограф с более высоким классом изоляции. Вес 2,2 кг при длительном удержании в руке может вызывать утомление, поэтому рекомендуется использовать ремень или размещать прибор на устойчивой поверхности.
