Осциллограф Fluke 190-502/S 4025692

Назначение и область применения

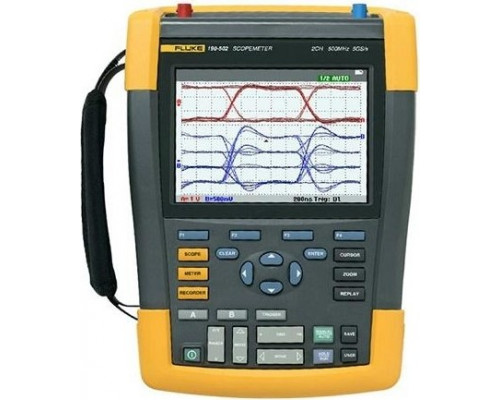

Осциллограф Fluke 190-502/S 4025692 — это портативный двухканальный прибор с полосой пропускания 500 МГц, предназначенный для профессиональной диагностики и анализа электрических сигналов в промышленных условиях, энергетике и сервисном обслуживании. Модель ориентирована на работу с высоковольтными цепями и сложными переходными процессами, где требуется высокая точность измерений и надежная защита оборудования и оператора. Благодаря категории безопасности 1000 В CAT III и 600 В CAT IV, осциллограф подходит для тестирования силовых цепей, распределительных щитов, частотных преобразователей и систем автоматизации.

Ключевые технические особенности и их практическая ценность

Полоса пропускания 500 МГц позволяет захватывать высокочастотные помехи, фронты импульсов и искажения в быстродействующих цифровых и аналоговых схемах. Чувствительность входа 2 мВ/дел дает возможность регистрировать слабые сигналы, например, шумы или низкоуровневые управляющие напряжения, без дополнительных усилителей. Два канала обеспечивают одновременное наблюдение двух точек схемы, что важно для анализа фазовых сдвигов, временных задержек и взаимного влияния сигналов.

Li-Ion аккумулятор обеспечивает до 7 часов непрерывной работы без подзарядки, что позволяет выполнять длительные полевые измерения и мониторинг без привязки к сети. Вес 2.2 кг и компактные габариты (270x190x70 мм) делают прибор удобным для переноски и работы в стесненных условиях — на высоте, в шкафах управления или на объектах с ограниченным доступом.

Защита и надежность в эксплуатации

Корпус из ABS-пластика с категорией защиты IP-51 устойчив к проникновению пыли и капель воды, что позволяет использовать осциллограф в загрязненных производственных помещениях и на открытых площадках при легком дожде. Наличие замка Kensington® обеспечивает физическую защиту от кражи при работе в общедоступных местах или на удаленных объектах. Высокие категории безопасности (1000 В CAT III / 600 В CAT IV) гарантируют безопасность измерений в цепях с большими переходными перенапряжениями, например, в первичных цепях электропитания или на вводах распределительных устройств.

Возможности регистрации и хранения данных

Встроенная память прибора позволяет вести непрерывную запись осциллограмм и сопутствующих параметров на протяжении 48 часов. Это востребовано при поиске нестабильных сбоев, анализе пусковых токов, мониторинге напряжения в сетях с периодическими провалами или выбросами. Данные могут быть выгружены через USB-кабель для последующего анализа на компьютере. Важно учитывать, что длительная запись требует достаточного заряда аккумулятора или подключения к внешнему питанию через зарядное устройство из комплекта.

Комплектация и готовность к работе

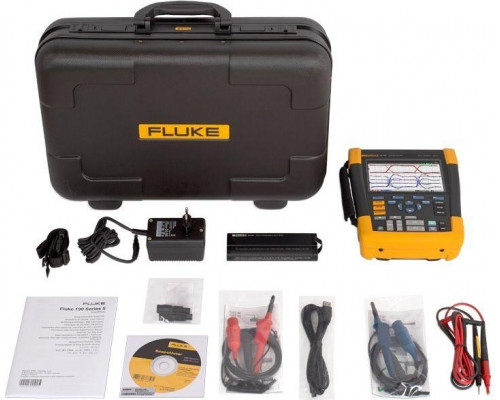

В базовый комплект поставки входят: наручный ремень для фиксации прибора на руке, комплект щупов для измерения напряжения, набор безопасных измерительных проводов TwistGuard™ (с защитой от случайного касания оголенных частей), кабель USB для связи с ПК, зарядное устройство и один аккумулятор Li-Ion. Прибор поставляется с одним аккумулятором, что следует учитывать при планировании сменной работы без доступа к розетке — для непрерывной эксплуатации в течение более 7 часов потребуется приобретение дополнительной батареи.

На что обратить внимание при выборе

Данная модель является двухканальной — если для задач требуется одновременный анализ четырех сигналов (например, трехфазных цепей), стоит рассмотреть версии с четырьмя каналами. Чувствительность 2 мВ/дел подходит для большинства промышленных применений, но для сверхслабых сигналов (единицы микровольт) могут потребоваться внешние предусилители. Отсутствие встроенного генератора сигналов или анализатора спектра не является недостатком для специализированных измерений, но при необходимости таких функций прибор может потребовать дополнительного оборудования. Категория безопасности 1000 В CAT III / 600 В CAT IV накладывает ограничения на максимальное напряжение измерений в зависимости от категории цепи — перед подключением необходимо убедиться, что параметры сети соответствуют указанным классам.
