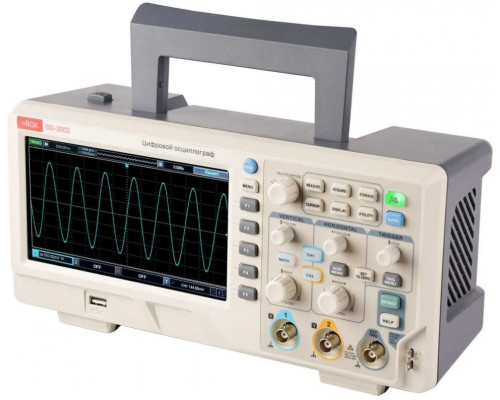

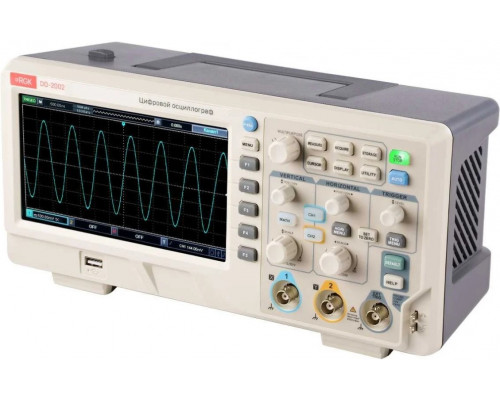

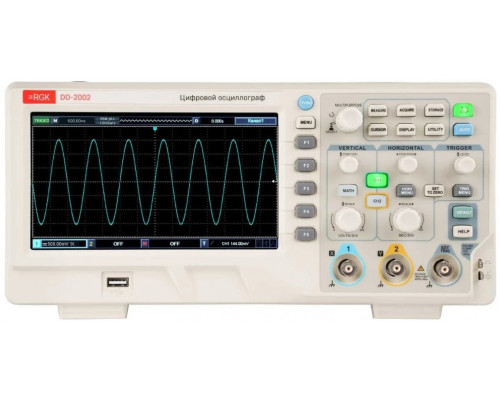

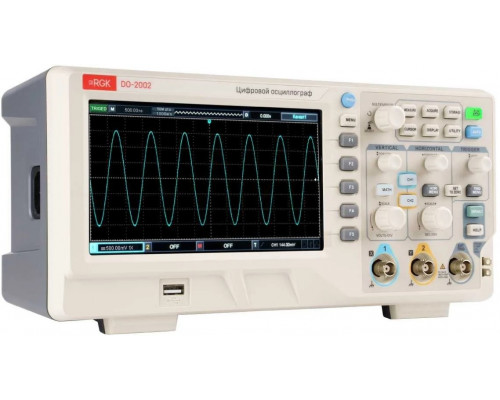

Осциллограф RGK DO-2002 цифровой

Назначение и сфера применения

Цифровой осциллограф RGK DO-2002 — это настольный измерительный прибор с двумя аналоговыми каналами, ориентированный на задачи, требующие регистрации и анализа сигналов с частотой до 200 МГц. Модель подходит для сервисного обслуживания электронного оборудования, отладки цифровых и аналоговых схем, диагностики импульсных блоков питания, а также для учебных лабораторий. Благодаря полосе пропускания 200 МГц и частоте дискретизации 1 Гвыб/с, осциллограф способен захватывать быстрые переходные процессы и короткие импульсы с длительностью фронта от 1,8 нс, что важно при работе с высокочастотными цифровыми интерфейсами, силовой электроникой и радиочастотными модулями.

Ключевые технические особенности

Осциллограф построен на 8-битном АЦП, что обеспечивает базовое разрешение по вертикали, достаточное для большинства задач ремонта и настройки. Чувствительность входа от 2 мВ/дел позволяет регистрировать слабые сигналы, например, шумы или низкоамплитудные пульсации. При этом стоит учитывать, что 8-битное разрешение накладывает ограничения на точность измерения малых изменений амплитуды — для прецизионных измерений в аудиотрактах или датчиках может потребоваться прибор с более высоким разрядом АЦП.

Встроенный аппаратный частотомер упрощает измерение частоты без переключения режимов. Режимы курсорных и автоматических измерений охватывают основные параметры сигнала: амплитуду, период, частоту, длительность импульса, время нарастания и спада. Для спектрального анализа доступно быстрое преобразование Фурье (БПФ), что позволяет оценивать гармонический состав сигнала — полезно при поиске помех или оценке качества формы.

Практические возможности и удобство работы

Прибор поддерживает математические операции над сигналами каналов: сложение, вычитание, умножение и деление. Это дает возможность, например, выделить разностный сигнал при дифференциальных измерениях или компенсировать постоянную составляющую. Функция расширения окна (Zoom) позволяет детально рассмотреть участок осциллограммы без потери синхронизации, что удобно при анализе пакетов данных или одиночных импульсов.

Для повышения точности в условиях шумов предусмотрено принудительное ограничение полосы пропускания и настраиваемый частотный фильтр. Развязка по постоянному и переменному току (DC/AC) дает возможность отсечь постоянную составляющую для анализа переменной компоненты. Функция допускового контроля (Pass-Fail) с отдельным выходом позволяет автоматизировать проверку сигналов по заданному шаблону — востребовано при тестировании однотипных устройств на производстве.

Интерфейсы и комплектация

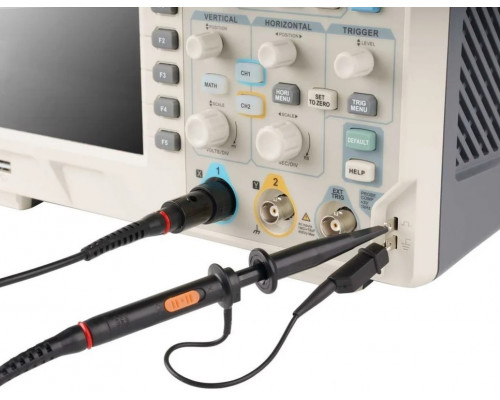

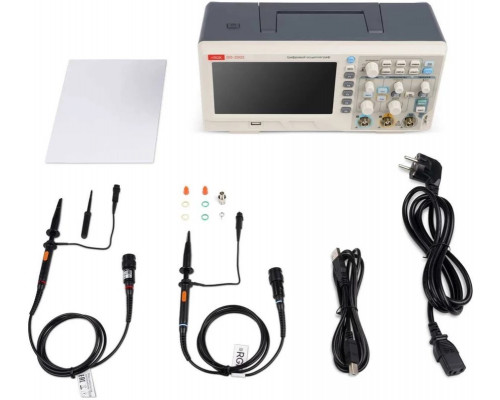

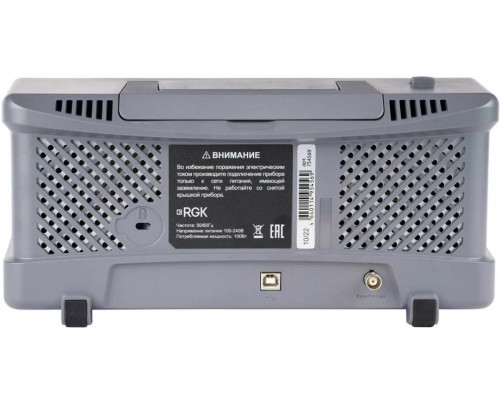

Осциллограф оснащен USB-интерфейсом для подключения к ПК, что позволяет передавать осциллограммы и управлять прибором удаленно. В комплект входят два пассивных пробника — по одному на каждый канал, что достаточно для стандартных измерений. Прибор поставляется с кабелем питания и USB-кабелем. Габариты (311x152x137 мм) и вес 2 кг делают модель компактной для настольного размещения, однако при транспортировке стоит учитывать, что упаковка имеет размеры 350x200x150 мм.

На что обратить внимание при выборе

Модель RGK DO-2002 представляет собой базовый двухканальный осциллограф с расширенной полосой пропускания. Основные ограничения связаны с 8-битным АЦП — для задач, требующих высокой точности по вертикали (например, анализ пульсаций на уровне милливольт), лучше рассмотреть приборы с 12-битным преобразователем. Также отсутствие встроенного генератора сигналов или логического анализатора может стать ограничением при комплексной отладке цифровых схем. Однако для большинства типовых задач ремонта, сервиса и обучения возможностей DO-2002 достаточно.
