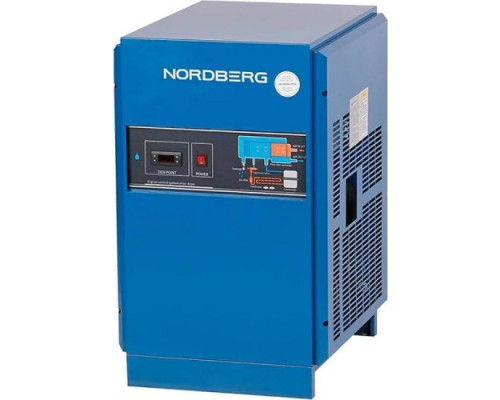

Осушитель воздуха NORDBERG NCD30

Назначение и сфера применения

Осушитель NORDBERG NCD30 — это промышленное рефрижераторное оборудование, предназначенное для подготовки сжатого воздуха в системах с винтовыми компрессорами. Модель ориентирована на эксплуатацию в автосервисах, станциях технического обслуживания и на небольших производственных участках, где требуется стабильное удаление влаги, масляного тумана и твердых частиц из пневмомагистрали. Осушитель обеспечивает точку росы, достаточную для защиты пневмоинструмента, окрасочного оборудования и систем управления от коррозии и преждевременного износа.

Принцип работы и конструктивные особенности

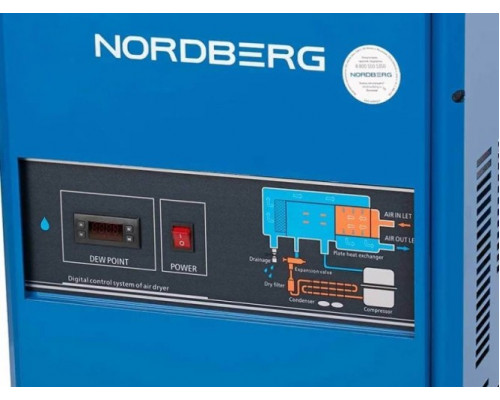

Оборудование работает по классической рефрижераторной схеме. Сжатый воздух последовательно проходит через предварительный охладитель (рекуператор) и испаритель холодильного контура. В испарителе температура воздуха снижается до точки росы, что вызывает конденсацию водяных паров. Отделившаяся влага вместе с маслом и механическими примесями выводится через автоматический дренажный клапан. Такая конструкция позволяет добиться эффективного осушения без использования расходных материалов — только за счет физического охлаждения.

Ключевые технические параметры и их практический смысл

Модель NCD30 рассчитана на максимальную производительность 3600 литров в минуту (3,6 м³/мин). Этого достаточно для обеспечения сжатым воздухом нескольких единиц активного пневмоинструмента или одного-двух окрасочных постов. Важно учитывать, что производительность указана для стандартных условий (входная температура +35°C, давление 7 бар, температура окружающей среды +25°C). При более высоких входных температурах или пониженном давлении фактическая производительность снижается.

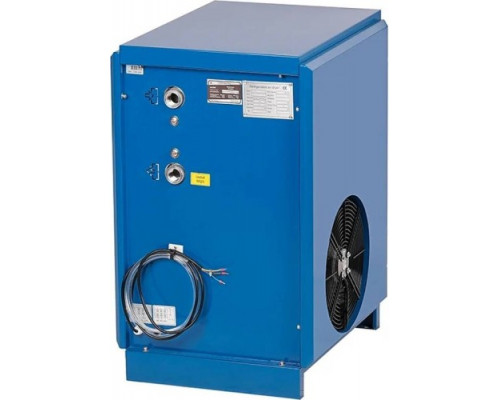

Осушитель рассчитан на рабочее давление до 16 бар, что позволяет подключать его к большинству промышленных компрессорных установок. Подсоединение выполняется через резьбовые отверстия диаметром 1 дюйм — это стандартный размер для трубопроводов соответствующей пропускной способности. Мощность холодильного контура составляет 0,73 кВт, что обеспечивает энергоэффективность при длительной непрерывной эксплуатации.

Условия эксплуатации и монтажа

Осушитель NORDBERG NCD30 поставляется в виде готового к подключению блока. Для корректной работы требуется установка перед осушителем фильтра грубой очистки (не входит в комплект) — это предотвращает попадание крупных частиц ржавчины и окалины в теплообменник. Также рекомендуется размещать осушитель в помещении с температурой не ниже +5°C и не выше +45°C, так как при отрицательных температурах конденсат в дренажной системе может замерзнуть, а при чрезмерно высокой температуре снижается эффективность охлаждения.

Вес оборудования без упаковки составляет 56 кг, что требует установки на ровное основание или монтажной рамы. Габаритные размеры (520 мм по наибольшему измерению) позволяют разместить осушитель в стандартном техническом помещении или рядом с компрессором. При проектировании системы необходимо предусмотреть свободное пространство для доступа к сервисным панелям и дренажному клапану.

Сильные стороны и ограничения

К основным преимуществам модели относятся:

• Надежное удаление конденсата и масла без применения фильтрующих элементов — снижение эксплуатационных затрат.


• Простота обслуживания: автоматический дренаж не требует ручного вмешательства при правильной настройке.


• Совместимость с компрессорами производительностью до 3,6 м³/мин — подходит для большинства автосервисных и небольших производственных задач.

Ограничения, которые стоит учитывать:

• Осушитель не предназначен для работы с высокотемпературным воздухом (выше +50°C на входе) — требуется предварительное охлаждение или выбор модели с большим запасом производительности.


• Рефрижераторный тип не обеспечивает точку росы ниже +2...+5°C — для критичных процессов (например, фармацевтика или электроника) требуется адсорбционный осушитель.


• Модель не имеет встроенного фильтра тонкой очистки — для удаления масляного аэрозоля до уровня менее 0,01 мг/м³ потребуется дополнительный фильтр на выходе.

Что важно проверить перед выбором

При подборе NORDBERG NCD30 необходимо сопоставить его производительность с реальным расходом воздуха на объекте. Если пиковое потребление превышает 3600 л/мин, осушитель не справится с осушением, и в магистрали будет появляться влага. Также следует убедиться, что напряжение питания в сети соответствует 230 В при частоте 50 Гц — оборудование не поддерживает другие стандарты без дополнительного трансформатора. Для систем с длинными трубопроводами или большим количеством изгибов рекомендуется устанавливать осушитель как можно ближе к компрессору, чтобы минимизировать потери давления на входе.
