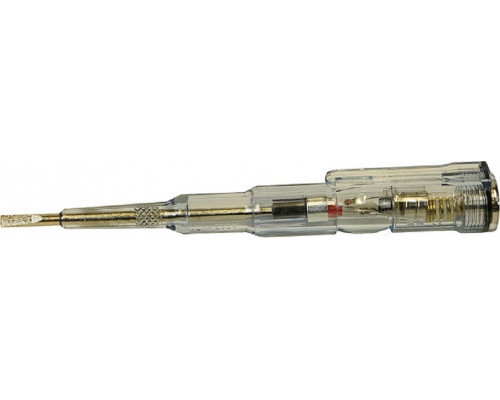

Отвертка индикаторная Sturm 1040-03-VT с контактным и бесконтактным методом

Назначение и принцип работы

Отвертка индикаторная Sturm 1040-03-VT — это комбинированный инструмент для проверки электрических цепей, работающий в двух режимах: контактном и бесконтактном. В контактном режиме жало касается оголённого проводника или контакта, что позволяет определить фазу, ноль, целостность цепи и полярность элементов питания. Бесконтактный режим даёт возможность обнаружить скрытую проводку в стенах, не нарушая отделку, а также найти место разрыва цепи без прямого контакта с проводами. Инструмент рассчитан на работу в сетях переменного тока напряжением до 250 В, что покрывает стандартные бытовые сети 220 В.

Ключевые возможности и практические сценарии

Модель решает четыре основные задачи электромонтажа и диагностики:

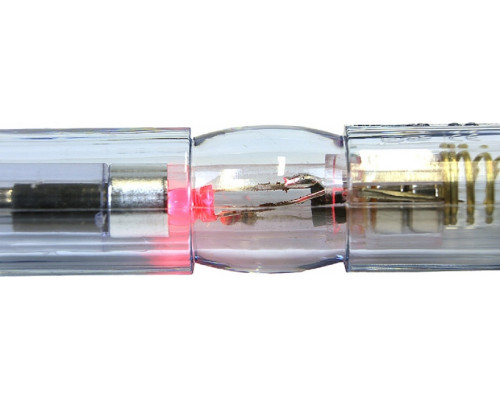

• Определение фазы и нуля. При контактном прикосновении к фазному проводу индикатор подаёт световой или звуковой сигнал — это базовый этап при подключении розеток, выключателей и светильников.


• Проверка целостности цепи (прозвонка). Если замкнуть цепь через жало и контакт на рукоятке, прибор сигнализирует о наличии замкнутого контура — удобно для проверки предохранителей, лампочек и кабелей.


• Поиск скрытой проводки. Бесконтактный метод позволяет находить провода под слоем штукатурки или в кабель-каналах без их повреждения — это полезно при сверлении стен или ремонте.


• Определение полярности элементов питания. Контактный режим помогает выявить плюс и минус у батареек и аккумуляторов, что важно при установке в приборы.

Ограничение: бесконтактный метод эффективен при напряжении от 100 В и выше, поэтому для низковольтных цепей (например, 12 В) он не подходит — в таких случаях используется только контактный режим.

Конструкция и эргономика

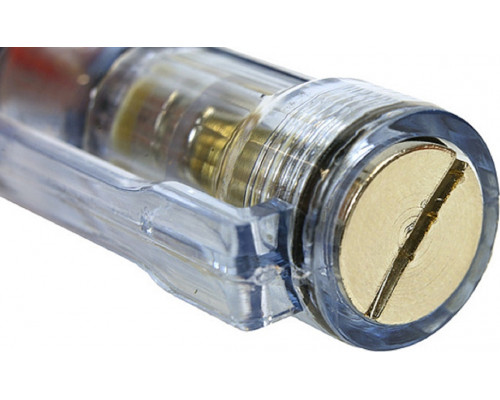

Длина инструмента составляет 130 мм, что делает его компактным и удобным для работы в распределительных щитках, подрозетниках и других стеснённых местах. Корпус выполнен в эргономичной форме, обеспечивающей надёжный хват даже при работе в перчатках. Вес всего 0,05 кг (50 грамм) снижает утомляемость при длительной диагностике. Рукоятка оснащена контактной пластиной для прозвонки — при проверке целостности цепи нужно одновременно касаться жалом и этого контакта.

Особенности эксплуатации

Инструмент не требует батареек для работы в контактном режиме определения фазы — сигнал формируется за счёт тока утечки через тело пользователя. Для бесконтактного обнаружения проводки и прозвонки цепи требуется элемент питания (обычно типа LR41 или AG3, уточняйте комплектацию). При использовании в бесконтактном режиме чувствительность может варьироваться в зависимости от глубины залегания провода и материала стены — для точного результата рекомендуется медленно водить жалом вдоль предполагаемой трассы проводки. Напряжение сети 250 В является предельным, не превышайте его во избежание повреждения прибора.

Упаковка и габариты

Инструмент поставляется в картонной упаковке размерами 205×80×20 мм. Компактные габариты упаковки не создают проблем при хранении в ящике для инструмента или на полке.
