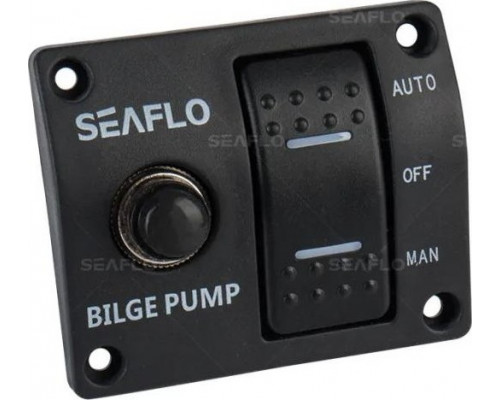

Панель бортового питания SEAFLO SFSP-015-02 с трехпозиционным переключателем, 12V/24V

Назначение и принцип работы

Панель бортового питания SEAFLO SFSP-015-02 представляет собой компактное устройство управления для насосов, оснащенных автоматическим поплавковым выключателем. Основная задача панели — обеспечить удобный и безопасный контроль за работой насосного оборудования на лодках, яхтах, в автономных системах водоснабжения или дренажа. Модель объединяет в себе функции управления и защиты: трехпозиционный тумблер позволяет выбирать между автоматическим режимом, полным отключением и ручным включением, а встроенный светодиодный индикатор сигнализирует о текущем состоянии системы.

Ключевые особенности управления

Тумблер имеет три четко фиксируемых положения:

• Автоматический режим (AUTO) — насос работает в связке с поплавковым выключателем, включаясь и отключаясь по уровню воды без вашего участия. Это стандартный режим для трюмных или дренажных систем.


• Выключенное состояние (OFF) — полное обесточивание насоса, что полезно при длительном простое или обслуживании.


• Ручной режим (MANUAL) — принудительное включение насоса независимо от положения поплавка. Важная особенность: тумблер оснащен возвратной пружиной, которая автоматически переводит его из ручного режима в выключенное состояние после того, как вы отпустите переключатель. Это исключает риск случайно оставить насос работающим вхолостую или в нештатной ситуации.

Конструкция и индикация

Панель выполнена из черного анодированного алюминия, что обеспечивает устойчивость к коррозии, механическим повреждениям и воздействию влаги в условиях морской или пресноводной среды. Компактные размеры (75x63 мм) позволяют установить ее в ограниченном пространстве приборной панели или на стенке отсека. Светодиодный индикатор на лицевой стороне визуально подтверждает подачу питания на панель, что упрощает диагностику при неработающем насосе.

Электрические характеристики и ограничения

Модель рассчитана на работу с напряжением 12 или 24 Вольта постоянного тока, что делает ее универсальной для большинства маломерных судов и автономных систем. Максимальный коммутируемый ток составляет 15 Ампер. Это означает, что панель подходит для управления насосами средней мощности — например, трюмными насосами производительностью до 2000-2500 галлонов в час (в зависимости от модели). При подключении мощного оборудования (с током потребления более 15 А) необходимо использовать внешний контактор или реле, так как встроенные контакты переключателя могут перегреваться и выйти из строя.

Совместимость и практические нюансы

Устройство разработано специально для насосов с автоматическими поплавковыми выключателями (трехпроводная схема). При подключении убедитесь, что поплавковый выключатель вашего насоса поддерживает работу через внешнюю панель управления. Панель не содержит собственных предохранителей — для защиты цепи рекомендуется устанавливать отдельный плавкий предохранитель или автоматический выключатель на номинал, соответствующий току насоса. В комплект поставки входит только сама панель с переключателем и индикатором; соединительные провода, клеммы и крепежные элементы приобретаются отдельно.

Сфера применения

Оптимальное использование — управление трюмными, осушительными, дренажными насосами на катерах, яхтах, понтонах, а также в системах сбора воды в автономных домах или мастерских. Благодаря алюминиевому корпусу и защите от случайного включения, панель подходит для установки в местах с повышенной влажностью и вибрацией. Однако она не является герметичной (IP-рейтинг не указан), поэтому прямое попадание воды на панель не допускается — устанавливайте ее в сухом, защищенном от брызг месте.
