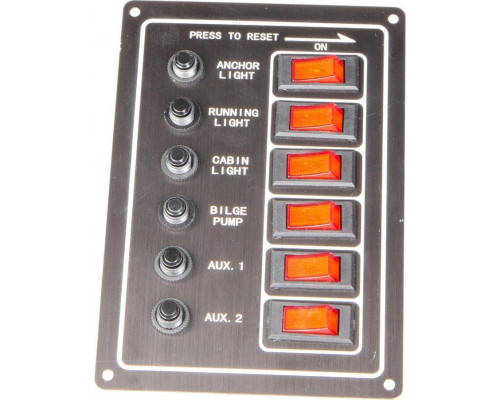

Панель бортового питания SKIPPER SK-10069

Управление бортовыми системами: SKIPPER SK-10069

Панель бортового питания SKIPPER SK-10069 — это компактный блок управления, предназначенный для распределения электропитания и контроля работы шести независимых цепей постоянного тока напряжением 12 В. Модель ориентирована на использование в транспортных средствах, катерах, яхтах, автодомах или стационарных объектах, где требуется централизованное включение/отключение нагрузки с визуальным контролем состояния. Устройство объединяет в себе функции коммутации, индикации и защиты, что упрощает монтаж и эксплуатацию бортовой электросистемы.

Конструкция и принцип работы

Панель оснащена шестью двухпозиционными переключателями, каждый из которых управляет отдельной нагрузкой. Переключатели имеют три режима работы: фиксированное положение ON (постоянно включён), фиксированное положение OFF (выключен) и нефиксируемое положение (ON) — моментное включение, при котором цепь активна только пока удерживается переключатель. Это удобно для временного включения, например, для запуска насоса, лебёдки или сигнала. Индикация режима работы реализована с помощью ламп накаливания, встроенных в переключатели: свечение подтверждает, что цепь замкнута.

Защита и безопасность

Каждая из шести цепей оснащена собственным автоматическим предохранителем (вертикального типа). В отличие от плавких вставок, автоматический предохранитель не требует замены — при перегрузке или коротком замыкании он размыкает цепь, а после устранения неисправности его можно вернуть в рабочее состояние. Это повышает удобство эксплуатации, особенно в условиях ограниченного доступа к запчастям. Важно учитывать, что номинал предохранителей подбирается под суммарную нагрузку каждой цепи, и при монтаже следует убедиться, что он соответствует подключаемому оборудованию.

Монтаж и подключение

Панель поставляется с крепежными шурупами, что позволяет закрепить её на вертикальной или горизонтальной поверхности. Корпус рассчитан на встраивание или накладной монтаж, при этом необходимо обеспечить свободный доступ к задней стороне для подключения проводов. Обратите внимание: панель не имеет встроенного блока питания или разъёмов для подключения внешних устройств — все соединения выполняются напрямую к клеммам переключателей и предохранителей. Упаковка не содержит схемы подключения, поэтому рекомендуется заранее подготовить план разводки.

Практические возможности и ограничения

Модель SK-10069 подходит для управления освещением, вентиляторами, насосами, холодильным оборудованием и другими приборами с напряжением 12 В. Шесть независимых каналов позволяют разделить нагрузку по группам: например, отдельно для салона, палубы, трюма и сигнального оборудования. Ограничения связаны с типом индикации — лампы накаливания менее долговечны и энергоэффективны по сравнению со светодиодами, но обеспечивают яркое свечение, хорошо заметное при дневном свете. Также стоит учитывать, что панель не имеет защиты от влаги и пыли, поэтому не рекомендуется устанавливать её в местах с прямым попаданием воды или в агрессивной среде без дополнительного герметичного кожуха.

Комплектация и габариты

• Панель управления с переключателями и предохранителями — 1 шт.


• Крепежные шурупы — 4 шт.


• Габариты упаковки: 160×80×260 мм


• Вес нетто: 0,25 кг

Компактные размеры и небольшой вес упрощают транспортировку и установку в ограниченном пространстве. При выборе места размещения учитывайте глубину панели (260 мм) — она должна быть доступна для подключения кабелей и обслуживания предохранителей.
