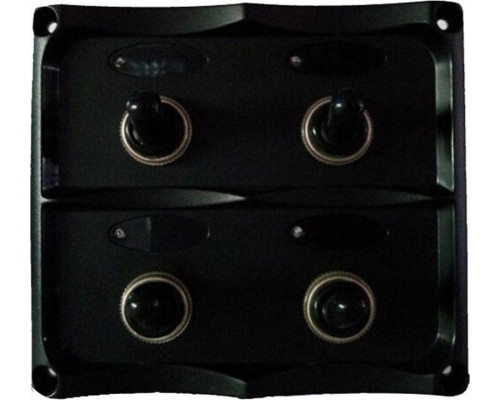

Панель бортового питания SKIPPER SK-TF4J с 4 переключателями, предохранителями и индикацией

Назначение и область применения

SKIPPER SK-TF4J — это компактная панель бортового питания, предназначенная для распределения и защиты электрических цепей в транспортных средствах, катерах, яхтах, автодомах или внедорожных экспедиционных автомобилях. Модель объединяет в одном корпусе четыре независимых канала управления с защитой от перегрузок и визуальной индикацией состояния. Основная задача устройства — обеспечить удобное и безопасное включение/отключение бортового оборудования: осветительных приборов, насосов, вентиляторов, дополнительных розеток или навигационных устройств.

Конструкция и принцип работы

Панель оснащена четырьмя механическими переключателями, каждый из которых управляет отдельным каналом питания. В цепь каждого канала встроен предохранитель, защищающий подключенное оборудование от короткого замыкания и токовых перегрузок. При включении переключателя загорается светодиодная индикация — это позволяет визуально контролировать активность канала даже в условиях плохой освещенности. В качестве источника подсветки используются светодиоды, что обеспечивает низкое энергопотребление и долгий срок службы.

Ключевые особенности и практическая польза

Основные характеристики, определяющие удобство использования SKIPPER SK-TF4J:

• Четыре независимых канала — позволяют подключать до четырех различных потребителей, управляя каждым отдельно. Это удобно для раздельного включения, например, внутреннего освещения, вентиляции и зарядных портов.


• Встроенные предохранители — защищают проводку и оборудование от повреждения при аварийных режимах. При срабатывании предохранителя его можно заменить без демонтажа всей панели.


• LED-индикация включенного состояния — каждый переключатель подсвечивается при активации канала. Это исключает случайное забывание включенного оборудования и упрощает диагностику.


• Комплектные индикаторные наклейки — позволяют подписать каждый переключатель (например, "Свет", "Помпа", "Вентилятор"), что делает управление интуитивно понятным.

Габариты и установка

Панель поставляется в компактном корпусе с размерами упаковки 140×120×220 мм и весом 0.20 кг. Фактические габариты самой панели меньше упаковки — это следует учитывать при планировании места монтажа. Устройство предназначено для врезного монтажа в панель приборов или стену. Перед установкой рекомендуется подготовить вырез в соответствии с посадочными размерами конкретной модели. Крепежные элементы и провода в комплект не входят — их необходимо подбирать отдельно, исходя из сечения кабеля и типа разъемов.

Ограничения и важные замечания

При выборе и эксплуатации SKIPPER SK-TF4J стоит обратить внимание на следующие моменты:

• Панель не имеет встроенного амперметра или вольтметра — контроль тока и напряжения на каждом канале не предусмотрен.


• Максимальный ток нагрузки на каждый канал определяется номиналом установленного предохранителя. Перед подключением мощного оборудования убедитесь, что номинал предохранителя соответствует потребляемому току.


• Устройство не является герметичным — не рекомендуется устанавливать его в местах с прямым попаданием воды или в условиях высокой влажности без дополнительной защиты.


• Индикаторные наклейки в комплекте позволяют маркировать переключатели, но они не являются влагостойкими — при эксплуатации в агрессивной среде может потребоваться дополнительная ламинация или замена на гравированные таблички.

Совместимость и подключение

Панель рассчитана на работу с бортовой сетью постоянного тока напряжением 12 В или 24 В (стандарт для большинства транспортных средств). Подключение выполняется через клеммы на задней стороне корпуса. Рекомендуется использовать медный многожильный кабель сечением, соответствующим току нагрузки. Перед началом монтажа обязательно отключите питание аккумулятора, чтобы избежать короткого замыкания. Для корректной работы всех каналов необходимо обеспечить надежное соединение с массой транспортного средства.
