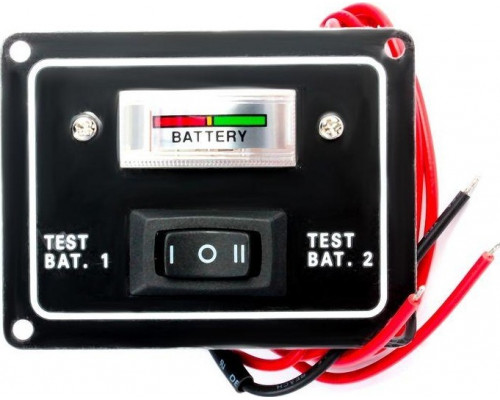

Панель контроля заряда аккумулятора SKIPPER SK-7006012, пластик/алюминий

Назначение и принцип работы

Панель контроля заряда SKIPPER SK-7006012 предназначена для последовательного контроля напряжения двух аккумуляторных батарей напряжением 12 В. Устройство позволяет переключать нагрузку между двумя аккумуляторами или проверять уровень их заряда поочередно. Это решение актуально для систем, где требуется контролировать состояние двух независимых источников питания, например, в лодках, автодомах, резервных энергосистемах или на объектах с дублирующими аккумуляторами.

Конструкция и материалы

Корпус панели выполнен из комбинации пластика и алюминия, что обеспечивает легкость (всего 0,05 кг) и достаточную механическую прочность для стационарного монтажа. Компактные габариты (82,7×63,6×1,0 мм) позволяют разместить устройство в ограниченном пространстве, например, на приборной панели или в распределительном щитке. Черная расцветка корпуса делает панель универсальной для большинства интерьеров технических помещений.

Управление и режимы работы

Устройство оснащено одним переключателем, который управляет подключением к аккумуляторам. Важно понимать особенности его положений:

• ON (фиксируемое положение) — переключатель удерживается в активном состоянии без участия пользователя. Подходит для длительного контроля одного аккумулятора.


• (ON) (не фиксируемое положение) — переключатель возвращается в исходное состояние после отпускания. Используется для кратковременной проверки напряжения второго аккумулятора без постоянного подключения.


• OFF — полное отключение нагрузки от обоих аккумуляторов.

Такая схема позволяет поочередно подключать нагрузку к каждому аккумулятору, что удобно для контроля их состояния без установки дополнительных измерительных приборов. Однако стоит учитывать, что панель не обеспечивает одновременное подключение обоих аккумуляторов — только последовательный выбор.

Практические возможности и ограничения

Основная функция панели — коммутация цепи между двумя аккумуляторами. Она не является зарядным устройством, контроллером заряда или автоматическим переключателем. Устройство подходит для ручного управления, когда оператор сам решает, какой аккумулятор использовать в данный момент. При выборе важно учитывать:

• Панель рассчитана на напряжение 12 В — не используйте её в системах с напряжением 24 В или выше.


• Тонкий корпус (1,0 мм) означает, что устройство предназначено для установки в подготовленное отверстие или на плоскую поверхность — убедитесь в наличии подходящего места для монтажа.


• Отсутствие автоматики требует внимательности: при переключении между аккумуляторами нагрузка временно отключается, что может быть критично для чувствительного оборудования.


• Комплектация включает только саму панель — провода, клеммы и крепеж приобретаются отдельно.

На что обратить внимание при использовании

Перед установкой проверьте совместимость панели с вашей электрической схемой. Устройство подходит для ручного переключения между двумя аккумуляторами, но не защищает от короткого замыкания или перегрузки — для безопасности цепи потребуется дополнительный предохранитель. Также учтите, что нефиксируемое положение переключателя возвращается в нейтраль, что может быть неочевидно для пользователей, привыкших к постоянным режимам.
