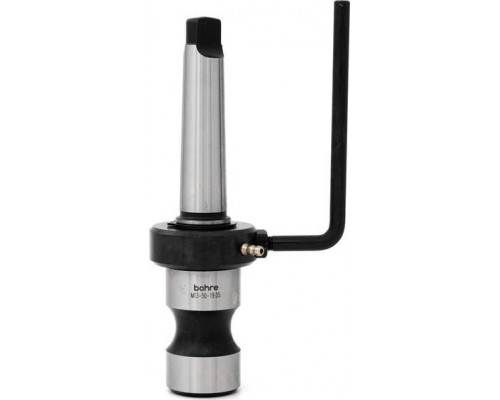

Переходник Bohre КМ3 на Weldon 19,05 мм с СОЖ, 50 м КБ010700

Назначение и конструкция

Переходник Bohre КМ3 на Weldon 19,05 мм (модель КБ010700) представляет собой инструментальный адаптер, предназначенный для установки режущего инструмента с хвостовиком типа Weldon диаметром 19,05 мм (3/4 дюйма) в шпиндель станка с конусом Морзе 3 (КМ3). Основная функция переходника — обеспечить жесткое и точное соединение между хвостовиком инструмента и посадочным гнездом станка. Модель оснащена внутренним каналом для подвода смазочно-охлаждающей жидкости (СОЖ) через тело переходника, что позволяет эффективно отводить тепло и стружку в зоне резания при обработке на станках с централизованной системой подачи СОЖ.

Ключевые параметры и их практический смысл

Конус Морзе 3 (КМ3) — это стандартное посадочное место для многих сверлильных, фрезерных и токарных станков. Переходник подходит для оборудования, оснащенного шпинделем или задней бабкой с конусом КМ3. Посадочный диаметр под инструмент Weldon 19,05 мм (3/4 дюйма) является распространенным размером для фрез, сверл и зенкеров с лыской под винт. Наличие канала СОЖ позволяет использовать переходник в операциях, требующих интенсивного охлаждения — например, при глубоком сверлении или обработке вязких материалов. Длина переходника (50 мм) обеспечивает достаточный вылет для большинства стандартных задач, сохраняя при этом жесткость системы.

Особенности эксплуатации и совместимости

При установке переходника в шпиндель станка необходимо убедиться в чистоте конуса Морзе 3 и отсутствии повреждений на его поверхности — это влияет на точность биения и надежность фиксации. Инструмент с хвостовиком Weldon 19,05 мм крепится в переходнике с помощью бокового винта, который входит в лыску хвостовика. Важно затягивать винт с усилием, указанным в инструкции к станку, чтобы избежать проворота инструмента. Канал СОЖ работает только при наличии соответствующего подключения в шпинделе станка — если оборудование не оснащено системой подачи жидкости через конус, использовать эту функцию не получится. Переходник не предназначен для высокоскоростной обработки (более 8000 об/мин) без дополнительной балансировки.

Преимущества модели

• Стандартный конус КМ3 — совместимость с широким спектром станочного оборудования.


• Посадка Weldon 19,05 мм — надежное крепление инструмента с лыской, исключающее проворот.


• Встроенный канал подвода СОЖ — возможность использования в операциях, требующих охлаждения зоны резания.


• Компактная длина (50 мм) — достаточный вылет без потери жесткости.

На что обратить внимание

• Переходник подходит только для станков с конусом Морзе 3 — перед покупкой проверьте тип шпинделя вашего оборудования.


• Функция подачи СОЖ реализуется только при наличии соответствующего канала в шпинделе станка.


• Для крепления инструмента требуется винт под ключ (в комплект не входит) — убедитесь в наличии подходящего инструмента.


• Не рекомендуется использовать на высоких оборотах без предварительной балансировки — возможна вибрация.


• Перед установкой очистите конус и хвостовик инструмента от загрязнений для точного позиционирования.
