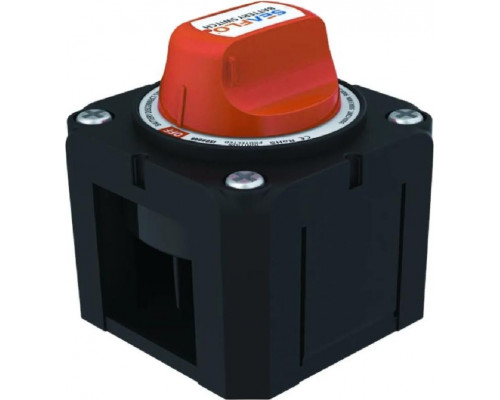

Переключатель батарей SEAFLO 300-500А 6V-32V SFCBS-300-402

Назначение и принцип работы

Переключатель батарей SEAFLO SFCBS-300-402 — это устройство для управления питанием от двух независимых аккумуляторов в лодках, автодомах, кемперах или других автономных системах. Он позволяет выбирать, от какой батареи подавать напряжение, а также объединять их для запуска двигателя или питания мощных потребителей. Модель рассчитана на работу с системами 6–32 В постоянного тока и подходит для большинства стартерных и тяговых аккумуляторов.

Режимы работы и практические сценарии

Переключатель имеет четыре чётко фиксируемых положения:

• 1 — питание только от первой батареи. Используется для основного потребителя, например, двигателя или инвертора.


• 2 — питание только от второй батареи. Подходит для дополнительного оборудования: освещения, насосов, холодильника.


• 1+2 — параллельное подключение обеих батарей. Применяется для аварийного пуска двигателя при разряженной основной батарее или для питания мощной нагрузки, превышающей возможности одного аккумулятора.


• OFF — полное отключение всех цепей. Позволяет обесточить систему для обслуживания или предотвратить разряд батарей при длительном простое.

Важно: положение 1+2 не предназначено для длительной работы — оно используется только в аварийных ситуациях, так как при параллельном соединении батареи должны быть одинакового типа и степени заряда, иначе возможен переток тока между ними.

Токовые характеристики и их значение

Модель рассчитана на три режима нагрузки:

• Длительный ток 300 А — непрерывная работа при питании основных потребителей (например, инвертора или двигателя на малом ходу). Этого достаточно для большинства средних и крупных лодок или автодомов.


• Прерывистый ток 500 А в течение 5 минут — кратковременная нагрузка для запуска мощного оборудования или работы в пиковом режиме (например, при старте двигателя).


• Стартовый ток 900 А на 10 секунд — импульсная нагрузка для пуска дизельных или бензиновых двигателей большого объёма. Это гарантирует надёжный запуск даже при холодной погоде или частично разряженной батарее.

Обратите внимание: при использовании режима 1+2 суммарный ток не должен превышать указанные значения для каждого положения. Например, при длительной работе в положении 1+2 общий ток через переключатель не должен превышать 300 А.

Конструктивные особенности и монтаж

Переключатель отличается компактными размерами (90×80×80 мм) и малым весом (0,28 кг), что упрощает установку в ограниченных пространствах. Корпус выполнен из прочного пластика, устойчивого к вибрациям и воздействию влаги. Модель допускает монтаж как в вертикальном, так и в горизонтальном положении — это даёт гибкость при размещении в моторном отсеке или на панели управления.

Ключ переключателя имеет чёткую фиксацию в каждом положении, что исключает случайное переключение при вибрациях. Для коммутации используются силовые контакты с низким сопротивлением, минимизирующие потери напряжения. Однако при установке важно обеспечить надёжное крепление кабелей с помощью подходящих клемм и затяжку болтов с рекомендуемым моментом (обычно 8–12 Н·м), чтобы избежать перегрева в местах соединений.

Ограничения и рекомендации по выбору

Модель SEAFLO SFCBS-300-402 не предназначена для автоматического переключения — это ручной переключатель, требующий физического поворота ключа. Она также не имеет встроенной защиты от короткого замыкания или перегрузки — эти функции должны обеспечиваться предохранителями или автоматическими выключателями в цепи. При выборе учитывайте, что для систем с напряжением выше 32 В (например, 48 В) данная модель не подходит. Для корректной работы убедитесь, что сечение кабелей соответствует максимальному току (рекомендуется не менее 50 мм² для длительного режима 300 А).
