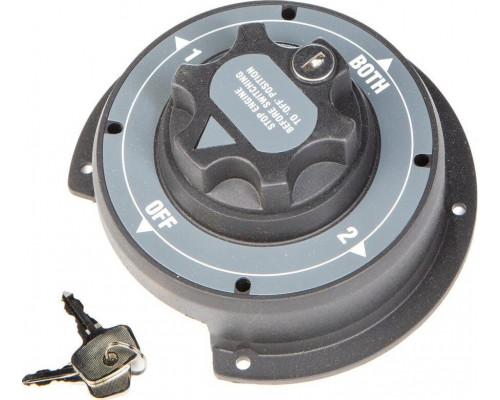

Переключатель батарей SKIPPER SK-BSW1804310AK четырехпозиционный

Четырехпозиционный переключатель батарей SKIPPER SK-BSW1804310AK

SKIPPER SK-BSW1804310AK — это переключатель массы с ключом, предназначенный для управления двумя аккумуляторными батареями в системах с напряжением 12 или 24 В. Модель выполнена в формате четырехпозиционного выключателя с режимом AFD, что позволяет безопасно переключать источники питания без остановки двигателя. Это решение подходит для автомобилей, катеров, яхт, кемперов и спецтехники, где требуется гибкое распределение нагрузки между двумя АКБ.

Назначение и сценарии использования

Переключатель предназначен для раздельного управления двумя аккумуляторами. Он дает возможность выбирать, от какой батареи питать бортовую сеть, подключать оба источника одновременно или полностью отключать питание. Это особенно полезно в ситуациях, когда одна батарея используется для запуска двигателя, а вторая — для питания потребителей (например, лебедки, освещения, холодильника или навигационного оборудования). Положение "0" (OFF) позволяет обесточить всю систему для обслуживания или длительного хранения.

Положения переключателя и практический смысл

Ключ выключателя имеет четыре фиксированных положения:

• 1 — работа только от первого аккумулятора. Используется для запуска двигателя или питания основных систем.


• 2 — работа только от второго аккумулятора. Подходит для питания дополнительного оборудования или резервного источника.


• 1+2 (BOTH) — параллельное подключение обеих батарей. Увеличивает пусковой ток и общую емкость, что полезно при запуске холодного двигателя или при длительной работе мощных потребителей.


• 0 (OFF) — полное отключение нагрузки. Исключает утечку тока и разряд батарей в нерабочем состоянии.

Режим AFD: защита диодов генератора

Ключевая особенность модели — поддержка режима AFD (Alternator Field Disconnect). Этот режим позволяет переключать положения (1, 1+2, 2) без риска повреждения диодов выпрямителя при работающем двигателе. AFD работает только при корректном подключении и исключительно с однофазным генератором. Для трехфазных генераторов или неправильной схемы подключения функция неактивна. Это важно учитывать при монтаже, чтобы избежать выхода из строя электрооборудования.

Электрические параметры и нагрузочная способность

Переключатель рассчитан на напряжение 12–24 В, что делает его универсальным для легковых автомобилей, грузовиков и морской техники. Допустимая длительная нагрузка составляет 310 А — этого достаточно для питания мощных потребителей, таких как инверторы, компрессоры или гидравлические насосы. Пусковой ток до 500 А позволяет уверенно запускать двигатели с высокими стартовыми нагрузками, включая дизельные моторы большого объема. Важно: параметры указаны для кратковременного режима при пуске; длительное превышение 310 А может привести к перегреву контактов.

Конструкция и комплектация

Выключатель оснащен блокирующим механизмом с ключом. Это предотвращает случайное переключение или несанкционированное использование техники. Ключ фиксируется в выбранном положении и извлекается только в позиции "OFF". Корпус переключателя компактен: габариты упаковки 160×80×170 мм, вес 0,65 кг. Модель поставляется без дополнительных клемм или кабелей — для подключения потребуются силовые провода и наконечники, соответствующие току нагрузки.

Ограничения и особенности подключения

При монтаже важно учитывать, что режим AFD требует точной схемы соединений с генератором. Неправильное подключение может сделать функцию бесполезной или привести к повреждению диодов. Также переключатель не предназначен для автоматического управления — все переключения выполняются вручную. Для систем с тремя и более батареями потребуется другое оборудование. Перед установкой рекомендуется проверить совместимость с типом генератора (однофазный) и сечением проводов, чтобы обеспечить номинальную нагрузку без потерь.
