Назначение и принцип работы

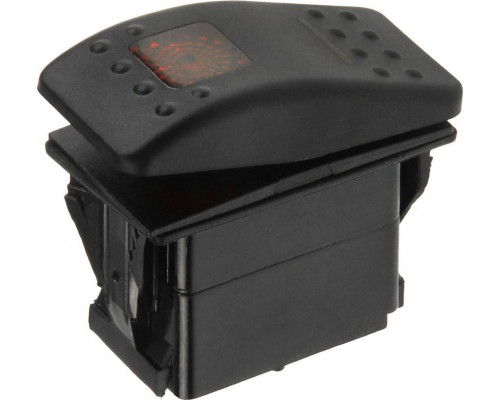

SKIPPER SK-A11624CR — это двухпозиционный переключатель с фиксацией, работающий по схеме ON-ON. Он предназначен для коммутации электрических цепей постоянного тока напряжением 12 В. В отличие от кнопок без фиксации, каждое нажатие переводит контактную группу в одно из двух устойчивых положений и удерживает его до следующего переключения. Модель оснащена встроенной светодиодной подсветкой, которая сигнализирует о подаче питания на устройство, что упрощает визуальный контроль состояния цепи.
Технические возможности и нагрузка
Переключатель рассчитан на номинальное напряжение 12 В и допускает длительную нагрузку до 20 А. Это позволяет использовать его для управления мощными потребителями: дополнительным светом, лебёдками, компрессорами, вентиляторами или насосами в автомобилях, лодках, спецтехнике и автономных системах. Важно учитывать, что максимальный ток 20 А указан для активной нагрузки (лампы накаливания, нагреватели). При работе с индуктивной нагрузкой (электродвигатели, соленоиды) или при коммутации цепей с высокими пусковыми токами рекомендуется снижать нагрузку на 20–30% или использовать промежуточное реле.
Конструктивные особенности
Корпус переключателя выполнен в стандарте серии 20, что предполагает круглое посадочное отверстие диаметром 20 мм и фиксацию гайкой. Модель имеет 4 контакта, что типично для двухпозиционных переключателей с подсветкой: два контакта используются для силовой цепи, ещё два — для питания светодиода. Подсветка работает только при включённом положении переключателя, что даёт чёткую индикацию активного состояния. Контакты рассчитаны на подключение проводов сечением до 2,5 мм², что соответствует току до 20 А при качественном обжиме наконечников.
Практические ограничения и нюансы выбора
При установке переключателя в условиях повышенной влажности или запылённости рекомендуется дополнительная герметизация тыльной части, так как корпус не имеет специальной защиты от воды и пыли. Подсветка работает только при напряжении 12 В — при использовании в цепях 24 В потребуется понижающий резистор или замена лампы подсветки. Переключатель не предназначен для коммутации цепей переменного тока напряжением 220 В — это может привести к пробою изоляции и выходу из строя. Также стоит учитывать, что механический ресурс модели составляет порядка 10 000 циклов переключения, что достаточно для большинства задач, но не подходит для систем с постоянным высокочастотным переключением.
Что важно знать перед установкой
Для корректной работы подсветки необходимо правильно подключить полярность питания светодиода. Схема подключения обычно маркируется на корпусе или указывается в паспорте изделия. При монтаже в металлические панели используйте изолирующие прокладки, чтобы избежать короткого замыкания контактов на корпус. Размеры переключателя (ширина 80 мм, высота 30 мм, глубина 120 мм) включают упаковку, сам переключатель имеет стандартные габариты для серии 20: диаметр 20 мм и глубину посадочной части около 40 мм.
Характеристики
Габариты и вес
