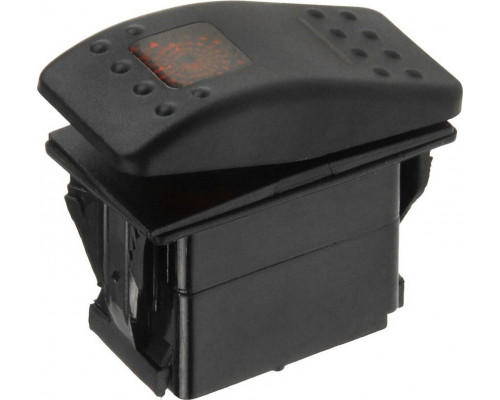

Переключатель двухпозиционный SKIPPER SK-A12627DR ON-ON 12В/20А с подсветкой

Назначение и принцип работы

SKIPPER SK-A12627DR — это двухпозиционный переключатель с фиксацией, работающий по схеме ON-ON. Это означает, что устройство имеет два устойчивых положения: в каждом из них цепь замкнута, а переключение происходит без возврата в нейтраль. Модель оснащена встроенной светодиодной подсветкой, которая индицирует подачу питания на контакты. Переключатель предназначен для коммутации электрических цепей постоянного тока напряжением 12 В и рассчитан на нагрузку до 20 А.

Конструктивные особенности

Корпус переключателя выполнен в стандартном форм-факторе серии 20, что обеспечивает совместимость с большинством посадочных мест типового размера. Устройство имеет семь контактов, что характерно для двухпозиционных переключателей с подсветкой: часть контактов задействована для управления нагрузкой, часть — для питания индикации. Подсветка работает только при включенном положении, что позволяет визуально контролировать состояние цепи даже в условиях недостаточной освещенности.

Практическое применение

Благодаря высокой допустимой нагрузке в 20 А, переключатель подходит для управления мощными потребителями: дополнительным светом, лебедками, вентиляторами, насосами и другим электрооборудованием в автомобилях, лодках, спецтехнике или автономных системах. Схема ON-ON удобна для переключения между двумя источниками питания, выбора режимов работы или включения/выключения нагрузки без промежуточного положения.

Ограничения и важные замечания

При использовании переключателя необходимо учитывать, что заявленная нагрузка 20 А является максимальной для резистивных цепей. Для индуктивных нагрузок (электродвигатели, катушки реле) рекомендуется снижать ток до 70-80% от номинала, чтобы избежать подгорания контактов. Подсветка рассчитана на напряжение 12 В — при подключении к цепям с другим напряжением потребуется дополнительный резистор. Переключатель не имеет защиты от влаги и пыли, поэтому не предназначен для установки вне салона или в местах с прямым попаданием воды.

Что входит в комплект

В упаковке поставляется только сам переключатель. Провода, клеммы, разъемы или крепежные элементы в комплект не входят — их необходимо приобретать отдельно в зависимости от схемы подключения. Габаритные размеры упаковки: 80x120x30 мм, вес — 0,05 кг.
