Назначение и принцип работы

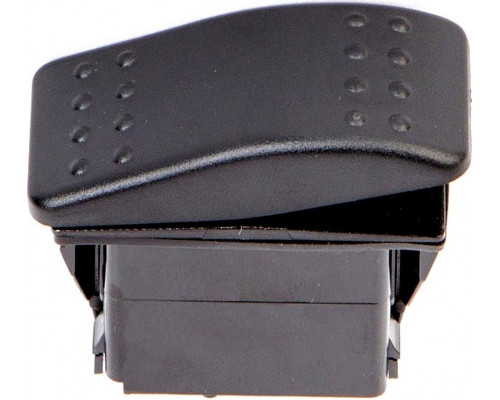

SKIPPER SK-SW21UF18206P — это двухпозиционный клавишный переключатель с фиксацией в каждом из двух положений (схема ON-ON). Модель рассчитана на коммутацию электрических цепей постоянного тока напряжением 12 В и предназначена для установки на приборные панели транспортных средств, спецтехники, лодок, а также в системах управления освещением, вентиляцией или дополнительным оборудованием. В отличие от momentary-переключателей (кнопок без фиксации), этот переключатель сохраняет выбранное положение до ручного переключения, что удобно для постоянного включения или отключения нагрузки.
Электрические параметры и практические ограничения
Переключатель рассчитан на номинальное напряжение 12 В и максимальный ток 20 А. Это означает, что он подходит для управления устройствами с суммарной мощностью до 240 Вт (например, фарами, лебедками, насосами, вентиляторами). Важно учитывать, что нагрузка должна быть чисто активной или слабоиндуктивной — для мощных электродвигателей или трансформаторов с пусковыми токами запас по току может оказаться недостаточным. При подключении цепей с индуктивной нагрузкой (например, соленоидов) рекомендуется устанавливать защитный диод параллельно нагрузке, чтобы избежать искрения контактов. Напряжение строго ограничено 12 В — использовать переключатель в цепях 24 В или 220 В недопустимо.
Конструктивные особенности и монтаж
Корпус выполнен из черного пластика, габариты — 37,0 × 21,8 мм (стандартный посадочный размер для многих автомобильных переключателей). Модель имеет 6 контактов, что позволяет реализовать несколько схем коммутации: например, переключение между двумя источниками питания или управление двумя независимыми нагрузками одним движением клавиши. Для надежной фиксации в панели толщиной до 5 мм рекомендуется использовать специальные фиксирующие рамки (приобретаются отдельно). При монтаже убедитесь, что контакты не замыкаются на металлические части кузова — используйте изолированные клеммы или термоусадочную трубку.
Ключевые характеристики для выбора
Основные параметры, на которые стоит обратить внимание:
- Схема работы ON-ON — переключатель имеет два устойчивых положения, каждое из которых замыкает определенную группу контактов. Это позволяет использовать его как для включения/выключения, так и для переключения между двумя цепями.
- 6 контактов — обеспечивают гибкость подключения: возможна работа с двумя независимыми нагрузками или переключение полярности (например, для реверсирования электродвигателя).
- Ток 20 А при 12 В — достаточный запас для большинства вспомогательных устройств, но для длительной работы на пределе тока рекомендуется снизить нагрузку до 15 А для увеличения срока службы контактов.
- Отсутствие индикации — у модели нет подсветки, поэтому для контроля состояния в темноте потребуется внешний светодиодный индикатор или маркировка на панели.
Совместимость и комплектация
Переключатель поставляется без дополнительных крепежных элементов, проводов и разъемов. Для установки потребуются фиксирующие рамки (например, SKIPPER SK-FRAME-20) и набор клемм типа «мама» на 6,3 мм. Перед покупкой проверьте посадочное отверстие в панели: стандартный диаметр под такой переключатель — 20 мм, но точные размеры уточняйте по чертежу конкретной модели. Устройство не предназначено для работы в агрессивных средах (высокая влажность, масла, растворители) — при установке вне салона используйте защитный кожух.
Характеристики
Габариты и вес
