Назначение и принцип работы

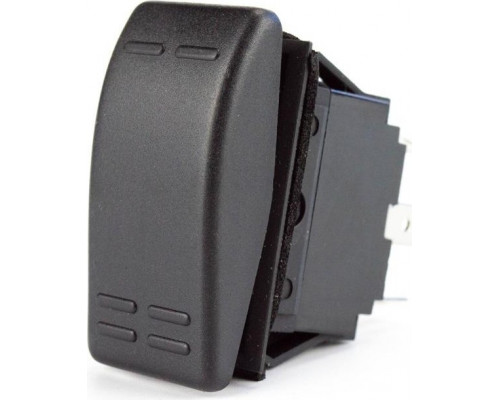

SKIPPER SK-1011301 — это клавишный переключатель с тремя фиксированными положениями: ON-OFF-ON. Он предназначен для управления электрическими цепями постоянного тока напряжением 12 В. В отличие от кнопок без фиксации, каждое из трёх положений клавиши удерживается механически до переключения пользователем. Модель оснащена тремя контактами, что позволяет коммутировать нагрузку между двумя независимыми цепями или выбирать один из двух режимов работы при общем питании.
Практические возможности и типовые задачи
Благодаря схеме ON-OFF-ON переключатель решает задачи, где требуется выбор одного из двух состояний при обязательном отключении питания в нейтральном положении. Примеры использования:
- Выбор направления вращения электродвигателя (реверс) в автомобильных лебёдках, стеклоподъёмниках или вентиляторах.
- Переключение между двумя источниками питания или нагрузками — например, основное и резервное освещение.
- Управление режимами работы дополнительного оборудования: обогрев сидений (вкл/выкл/вкл второго уровня), выбор скорости вентилятора.
- Коммутация цепей сигнализации или управления в электрощитах и на приборных панелях спецтехники.
Сильные стороны и особенности конструкции
Корпус выполнен из пластика, клавиша имеет чёрный цвет — универсальное решение, которое не выбивается из интерьера большинства автомобилей или панелей управления. Компактные габариты (37,0 × 21,8 мм) позволяют устанавливать переключатель в стандартные посадочные места или вплотную к другим элементам. Допустимая нагрузка 16 А при 12 В достаточна для большинства потребителей средней мощности: фар, вентиляторов, насосов, компрессоров. Три контакта обеспечивают гибкость подключения — вы можете использовать переключатель как для размыкания/замыкания одной цепи, так и для переключения между двумя нагрузками.
Ограничения и важные нюансы
У переключателя отсутствует индикация питания — положение клавиши определяется визуально или тактильно. Это стоит учитывать при монтаже в затемнённых местах или если требуется световая сигнализация включённого режима. Модель рассчитана только на постоянный ток 12 В; использование в цепях переменного тока или при напряжении выше указанного недопустимо. Для надёжного монтажа на приборной панели рекомендуется применять фиксирующие рамки (приобретаются отдельно) — они предотвращают люфт и выпадение переключателя при вибрациях. Коммутируемая нагрузка не должна превышать 16 А по току, иначе возможен перегрев контактов.
Что проверить перед покупкой
Убедитесь, что схема подключения вашего устройства соответствует трёхконтактной конфигурации. Для реверсивного управления двигателем потребуется дополнительное реле, если ток пуска превышает 16 А. Также оцените посадочное место: глубина корпуса переключателя и необходимость в фиксирующей рамке. Вес устройства (0,05 кг) минимален, поэтому дополнительное крепление не требуется, если рамка используется.
Характеристики
Габариты и вес
