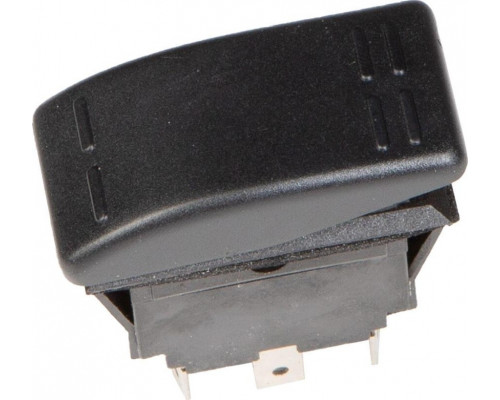

Переключатель трехпозиционный SKIPPER SK-1011601 ON-OFF-ON 12В/16А

Переключатель SKIPPER SK-1011601 — это компактный клавишный переключатель с тремя фиксированными положениями: два включённых состояния (ON) и одно выключенное (OFF). Модель рассчитана на работу в цепях постоянного тока напряжением 12 В и выдерживает нагрузку до 16 А. Шесть контактов и схема DPDT (двуполярный двунаправленный) позволяют одновременно управлять двумя независимыми электрическими цепями, переключая их между двумя разными источниками или направлениями.

Назначение и типовые задачи

Устройство применяется в автомобильной, морской и промышленной технике для управления освещением, вентиляторами, насосами, электроприводами и другим бортовым оборудованием. Благодаря схеме ON-OFF-ON переключатель подходит для задач, где требуется выбрать один из двух режимов работы (например, включение передних или задних фар, выбор скорости вентилятора, переключение между основным и резервным источником питания) с возможностью полного отключения.

Сильные стороны и конструктивные особенности

• Надёжная фиксация положений: каждое из трёх положений (ON-OFF-ON) чётко фиксируется, исключая случайное переключение при вибрациях или наклоне.


• Клавишный механизм: удобен для монтажа на приборных панелях и обеспечивает тактильный отклик при переключении.


• Компактные габариты: размеры 37,0×21,8 мм позволяют устанавливать переключатель в ограниченном пространстве, в том числе в стандартные посадочные места.


• Универсальная схема DPDT: шесть контактов дают возможность коммутировать две линии одновременно, что расширяет сферу применения по сравнению с простыми однополюсными переключателями.

Практические возможности и ограничения

Переключатель рассчитан на напряжение 12 В постоянного тока. Максимальный ток нагрузки — 16 А, что достаточно для большинства потребителей средней мощности: фар, габаритных огней, вентиляторов охлаждения, топливных насосов. При подключении мощных устройств (например, лебёдок или компрессоров) необходимо убедиться, что пусковые токи не превышают допустимые значения. Корпус выполнен из чёрного пластика, индикация питания отсутствует — для визуального контроля состояния цепи потребуется дополнительный светодиод или контрольная лампа.

Что важно учесть при выборе и установке

• Монтажная рамка: для аккуратной установки на приборной панели рекомендуется использовать фиксирующие рамки (приобретаются отдельно), которые обеспечивают надёжную фиксацию и предотвращают люфт.


• Схема подключения: перед монтажом обязательно изучите распиновку шести контактов. DPDT-переключатель имеет два общих контакта, два нормально разомкнутых и два нормально замкнутых — неправильное подключение может привести к некорректной работе или короткому замыканию.


• Защита от перегрузки: при коммутации цепей с индуктивной нагрузкой (электродвигатели, соленоиды) рекомендуется устанавливать защитный диод или искрогасящий конденсатор параллельно нагрузке для продления срока службы контактов.


• Совместимость с напряжением: модель не предназначена для работы в цепях переменного тока или при напряжении выше 12 В — это может привести к пробою изоляции и выходу переключателя из строя.

Комплектация и упаковка

Переключатель поставляется в индивидуальной упаковке размерами 120×30×190 мм, вес нетто — 0,15 кг. В комплект входит только сам переключатель; монтажные рамки, провода и клеммы приобретаются отдельно.
