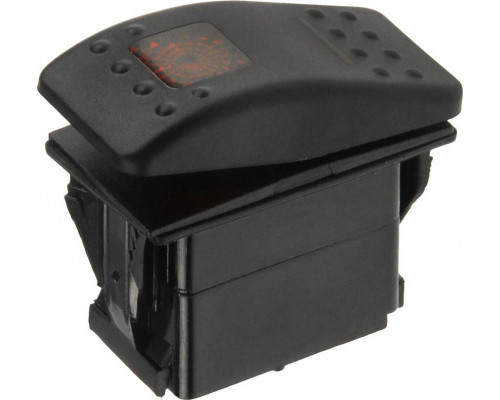

Переключатель трехпозиционный SKIPPER SK-A11624ER ON-OFF-ON 12В/20А с подсветкой

Переключатель SKIPPER SK-A11624ER представляет собой трехпозиционный рокерный выключатель с фиксацией в каждом из положений и встроенной светодиодной подсветкой. Модель работает по схеме ON-OFF-ON, что означает наличие двух рабочих положений (включено) и центрального нейтрального (выключено). Устройство рассчитано на напряжение 12 В и коммутацию тока до 20 А, что делает его подходящим для управления электрическими цепями в автомобилях, лодках, спецтехнике и других низковольтных системах.

Назначение и сферы применения

Данный переключатель предназначен для ручного управления нагрузками, которые требуют выбора одного из двух режимов работы при обязательном наличии отключенного состояния. Типичные сценарии использования:

• Переключение между двумя источниками питания (например, основная и резервная батарея);


• Управление двумя группами освещения или вентиляторов, когда одновременно может работать только одна;


• Выбор направления движения электропривода (вперед/назад) с обязательной остановкой в нейтрали;


• Активация одного из двух режимов работы оборудования (например, интенсивный/экономный режим).

Благодаря подсветке, переключатель удобен в условиях недостаточной освещенности — светодиод горит постоянно, независимо от положения клавиши, помогая быстро найти элемент управления на панели.

Сильные стороны и особенности конструкции

Ключевое преимущество модели — четкая механическая фиксация в каждом из трех положений. Это исключает случайное переключение от вибрации или касания, что критично для подвижной техники. Нагрузочная способность 20 А при 12 В (240 Вт) позволяет подключать достаточно мощные потребители: фары, лебедки, компрессоры, насосы.

Переключатель имеет 4 контакта для подключения, что соответствует стандартной схеме трехпозиционного выключателя с подсветкой. Два контакта используются для подачи питания на подсветку, два — для коммутации нагрузки. При монтаже важно учитывать полярность подключения светодиода (обычно плюс через резистор идет на центральный контакт подсветки, минус — на корпус или общий провод).

Практические ограничения и рекомендации

При выборе и установке SKIPPER SK-A11624ER стоит учесть несколько моментов:

• Переключатель рассчитан только на постоянный ток (DC) напряжением 12 В. Использование в цепях 24 В или переменного тока (AC) может привести к выходу из строя подсветки или самого выключателя;


• Максимальный ток 20 А указан для активной нагрузки (лампы накаливания, нагреватели). Для индуктивных нагрузок (электродвигатели, соленоиды) рекомендуется снизить ток до 10-15 А из-за бросков при включении;


• Корпус переключателя имеет стандартное посадочное место под прямоугольное отверстие. Перед установкой проверьте соответствие размеров выреза на панели;


• Подсветка работает только при правильном подключении питания. Если переключатель используется в цепи без постоянного плюса (например, после выключателя массы), подсветка гореть не будет;


• В комплект входит только сам переключатель. Клеммы, провода и разъемы для подключения приобретаются отдельно.

Что важно при выборе

Модель SK-A11624ER — это утилитарное решение для конкретных задач, где требуется двухрежимное управление с обязательным отключением. Если вам нужен переключатель для включения/выключения одной нагрузки (ON-OFF), стоит рассмотреть двухпозиционные варианты. Если требуется одновременное включение двух нагрузок — схема ON-ON без нейтрали. Данная модель оптимальна для ситуаций, где необходимо гарантированно разрывать цепь при переключении между режимами.
