Назначение и принцип работы

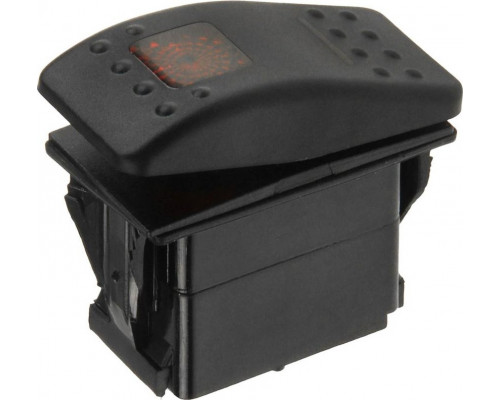

SKIPPER SK-A12627FR — это трехпозиционный переключатель с фиксацией, предназначенный для управления электрическими цепями постоянного тока напряжением 12 В. Модель работает по схеме ON-OFF-ON: два крайних положения включают нагрузку (каждое — свою цепь), центральное — отключает её полностью. Встроенная светодиодная подсветка горит постоянно при подаче питания независимо от положения клавиши, что упрощает поиск переключателя в темноте.
Технические возможности и практические ограничения
Устройство рассчитано на коммутацию цепей с напряжением 12 В и максимальным током 20 А. Это позволяет подключать к нему средне- и высокомощные потребители: фары, лебёдки, вентиляторы, насосы или дополнительное освещение. Однако при работе с индуктивной нагрузкой (электродвигатели, соленоиды) рекомендуется учитывать пусковые токи — они могут превышать номинальные 20 А, что способно сократить ресурс контактов.
Конструкция включает 7 контактов, что типично для трёхпозиционных переключателей с подсветкой. Два контакта используются для питания подсветки, остальные — для коммутации двух независимых цепей. Перед подключением важно уточнить распиновку конкретной модели, так как неверное подключение может привести к некорректной работе подсветки или отсутствию коммутации в одном из положений.
Конструктивные особенности
Переключатель относится к серии 20, что указывает на стандартные габариты посадочного места (диаметр отверстия около 20 мм). Корпус выполнен из пластика, клавиша имеет чёткую фиксацию в каждом положении. Подсветка реализована на светодиоде, что обеспечивает низкое энергопотребление и долгий срок службы. Модель не имеет защиты от пыли и влаги (IP-рейтинг не указан), поэтому не рекомендуется установка в местах прямого попадания воды или агрессивных сред без дополнительного герметичного кожуха.
Что важно учесть при выборе
Перед покупкой стоит проверить совместимость переключателя с конкретной задачей:
- Убедитесь, что напряжение и ток нагрузки не превышают 12 В и 20 А соответственно.
- Уточните схему подключения контактов — от этого зависит, будет ли подсветка гореть в выключенном положении или только при включении.
- Если требуется переключение между двумя источниками питания или двумя разными нагрузками, схема ON-OFF-ON подходит идеально.
- Для влажных или пыльных условий эксплуатации потребуется дополнительная защита.
Комплектация и габариты
В поставку входит только переключатель. Размеры упаковки: 80×30×120 мм, вес — 0,05 кг. Крепёжные элементы, разъёмы и провода приобретаются отдельно. При монтаже используйте клеммы или пайку, подходящие для сечения провода, рассчитанного на ток до 20 А.
Характеристики
Габариты и вес
