Плашка опрессовочная KNIPEX для штекера D-Sub 974924

Назначение и область применения

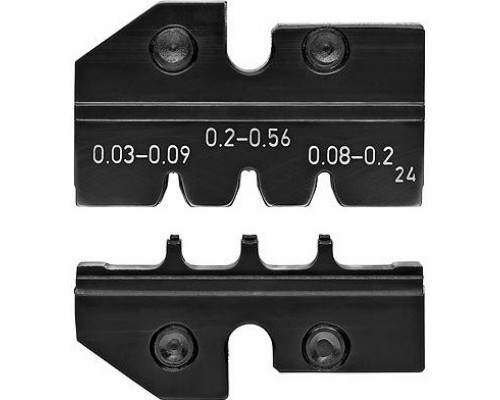

Плашка опрессовочная KNIPEX 974924 (артикул KN-974924) представляет собой сменный рабочий элемент для профессиональных кримперов, предназначенный для обжима контактов штекеров типа D-Sub. Данная модель ориентирована на работу с проводниками малого сечения, что делает её незаменимым инструментом при сборке интерфейсных кабелей, ремонте компьютерного оборудования, промышленной автоматики и измерительной техники, где используются разъёмы D-Sub (DB-9, DB-15, DB-25 и аналогичные).

Рабочий диапазон и совместимость с проводниками

Плашка рассчитана на обжим контактов, рассчитанных на подключение жил сечением от 0,03 мм² до 0,56 мм². На практике это означает, что инструмент подходит для работы с тонкими многожильными проводами, типичными для сигнальных цепей:

• Нижняя граница (0,03 мм²) — позволяет обрабатывать очень тонкие жилы, например, в экранированных парах или малогабаритных кабелях управления.


• Верхняя граница (0,56 мм²) — соответствует проводам сечением около AWG 20–21, что достаточно для большинства стандартных сигнальных линий внутри D-Sub разъёмов.

Важно учитывать, что плашка не предназначена для обжима силовых контактов или проводов большого сечения (например, для питания или заземления с сечением более 0,75 мм²). Для таких задач потребуется другой тип матрицы или кримпера.

Конструктивные особенности и совместимость

Плашка KNIPEX 974924 является сменным элементом, который устанавливается в соответствующий пресс-клещи (кримпер) производителя. Она выполнена из износостойкой стали, что обеспечивает точную геометрию обжима и длительный срок службы даже при интенсивной эксплуатации. Масса плашки составляет всего 0,04 кг, что говорит о компактности и лёгкости элемента — он не утяжеляет инструмент и удобен при длительной работе.

При выборе плашки необходимо убедиться в её совместимости с вашей моделью кримпера KNIPEX. Данная матрица предназначена исключительно для штекеров D-Sub, поэтому не подходит для обжима других типов контактов (например, RJ, BNC, коаксиальных или автомобильных клемм).

Практические ограничения и рекомендации

• Плашка не является самостоятельным инструментом — она требует наличия базового кримпера KNIPEX с возможностью установки сменных матриц.


• Диапазон сечений 0,03–0,56 мм² охватывает только сигнальные контакты; для обжима силовых или экранирующих элементов разъёма D-Sub могут потребоваться другие матрицы.


• Для корректного обжима важно использовать контакты, соответствующие указанному диапазону сечений. Несоответствие может привести к ненадёжному соединению или повреждению контакта.


• Перед началом работы рекомендуется проверить положение плашки в кримпере и убедиться в отсутствии люфта — это обеспечит равномерное усилие обжима по всей длине контакта.

Итоговая характеристика модели

Плашка KNIPEX 974924 — это узкоспециализированный элемент для профессионального обжима контактов D-Sub малого сечения. Её сильные стороны: точная подгонка под тонкие жилы, компактность и высокая износостойкость. Основное ограничение — жёсткая привязка к типу разъёмов и диапазону сечений, что делает её оптимальным выбором для монтажа сигнальных кабелей, но не для универсальных задач. Приобретая данную плашку, вы получаете специализированный инструмент для аккуратного и надёжного обжима D-Sub контактов в условиях, где важна каждая деталь соединения.
