Пресс гидравлический NORDBERG N3676A 75 т с пневмоуправлением ЦБ-0010836

Пневмогидравлический пресс 75 т: промышленная мощность с пневматическим управлением

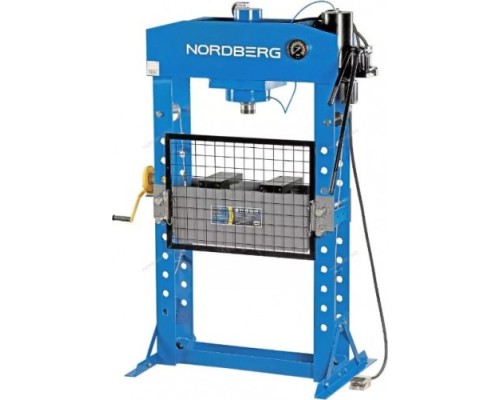

Пресс NORDBERG N3676A — это стационарное оборудование для выполнения операций запрессовки, выпрессовки, гибки и правки деталей, требующих усилия до 75 тонн. Модель ориентирована на работу с крупными узлами грузового транспорта, сельскохозяйственной техники, металлоконструкциями и толстостенными трубами. Ключевое отличие от классических гидравлических прессов — пневмогидравлический привод, который использует сжатый воздух для работы встроенного насоса, что исключает необходимость в отдельной гидравлической станции и ускоряет цикл за счет быстрого подвода штока к детали.

Рабочие параметры и конструктивные особенности

Усилие в 75 тонн реализуется при номинальном давлении в пневмосистеме не менее 6,3 атм. Ход штока 240 мм достаточен для большинства операций с крупногабаритными заготовками, включая обработку длинных валов или осей. Рама пресса выполнена из сварного профиля, что обеспечивает жесткость конструкции при работе на предельных нагрузках без деформаций. Регулируемый стол позволяет изменять рабочее пространство по высоте, адаптируя пресс под конкретную деталь. Минимальное расстояние от стола до станины составляет 80 мм — это ограничение важно учитывать при обработке плоских или тонких заготовок, для которых может потребоваться подкладка.

Управление и особенности пневмогидравлики

Управление прессом осуществляется пневматически — через педаль или рукоятку, что снижает физическую нагрузку на оператора и обеспечивает точный контроль скорости и усилия движения штока. Автоматический возврат поршня упрощает цикл и уменьшает вероятность ошибки. Для работы пресса обязателен компрессор, способный поддерживать давление от 6,3 атм с достаточным расходом воздуха. Качество сжатого воздуха критично: влага или масло в магистрали ускоряют износ уплотнений и клапанов. Рекомендуется установка фильтра-влагоотделителя на входе. При работе на максимальном усилии скорость штока снижается — это характерная особенность всех пневмогидравлических систем.

Безопасность и защита оборудования

Пресс оснащен защитной решеткой, блокирующей доступ в рабочую зону во время движения штока — обязательный элемент при работе с высокими нагрузками. Предохранительный клапан предотвращает перегрузки гидравлической системы: при превышении номинального давления он сбрасывает его, защищая насос и раму от повреждений. Автоматический возврат поршня также снижает риск ошибки оператора, исключая необходимость ручного управления обратным ходом.

Практические аспекты эксплуатации

Масса пресса 530 кг требует использования грузоподъемного оборудования для установки и перемещения. Конструкция рассчитана на стационарное размещение на ровном бетонном полу. В базовую комплектацию входит пресс с установленным пневмогидравлическим насосом, защитная решетка и регулируемый стол. Пресс поставляется в сборе, но требует подключения к пневмолинии и электрической сети для управления клапанами. Дополнительные приспособления — наборы оправок, V-образные подставки — приобретаются отдельно в зависимости от специфики задач.
