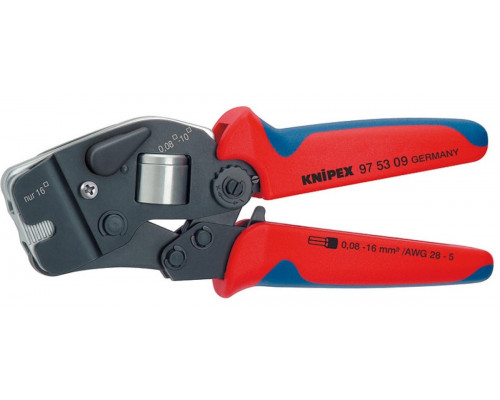

Пресс-клещи KNIPEX KN-975309SB для контактных гильз DIN 46228

Самонастраивающиеся пресс-клещи для контактных гильз

Пресс-клещи KNIPEX KN-975309SB — это профессиональный ручной инструмент для опрессовки контактных гильз, соответствующих стандарту DIN 46228. Модель предназначена для создания надежного и долговечного контакта при соединении проводов с наконечниками. Главная особенность — автоматическая подстройка под размер гильзы, что исключает ошибки, связанные с выбором неверной плашки.

Как работает самонастройка и почему это важно

Инструмент оснащен механизмом, который самостоятельно определяет диаметр вставленной контактной гильзы и подбирает оптимальное усилие обжима. Это значит, что вам не нужно вручную переставлять матрицы или проверять, подходит ли конкретное гнездо для вашего наконечника. Достаточно вставить гильзу в клещи спереди и сжать рукоятки — инструмент выполнит опрессовку с точно откалиброванным усилием. Такой подход гарантирует одинаково высокое качество соединения при работе с разными сечениями, снижая риск брака из-за человеческого фактора.

Диапазон сечений и особенности работы

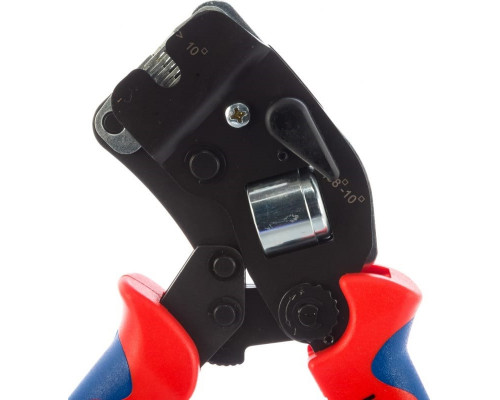

Пресс-клещи охватывают широкий спектр поперечных сечений: от 0,08 до 10,0 мм², а также 16,0 мм². Для переключения между этими диапазонами предусмотрен специальный рычаг выбора. Это позволяет работать как с тонкими проводами (например, в слаботочных цепях), так и с силовыми линиями среднего сечения. Отдельно стоит отметить возможность опрессовки двойных втулок сечением 2 x 10 мм² (до диаметра 6,6 мм), что расширяет сферу применения инструмента.

Ограничение: для корректной работы с гильзами сечением 16,0 мм² необходимо переключить рычаг в соответствующее положение. Инструмент рассчитан на однократный обжим за одну операцию, так как имеет одно гнездо с квадратным профилем обжима.

Конструкция и удобство использования

Клещи оснащены двухкомпонентными рукоятками, которые обеспечивают надежный хват и снижают утомляемость рук при длительной работе. Рычажный механизм передает усилие с высокой эффективностью, что особенно важно при опрессовке гильз большего сечения. Принудительная блокировка (с возможностью отпирания) фиксирует инструмент до завершения полного цикла обжима, гарантируя, что соединение будет выполнено с заданным усилием. Длина 190 мм и вес 0,48 кг делают модель компактной и удобной для работы в ограниченном пространстве, например, в распределительных щитах или за оборудованием.

Практические возможности и ограничения

• Совместимость: инструмент предназначен для контактных гильз по стандарту DIN 46228. Не подходит для опрессовки неизолированных наконечников, автомобильных клемм или других типов соединителей.

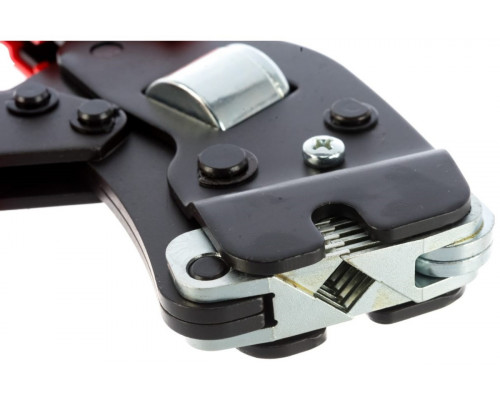

• Профиль обжима: квадратный. Обеспечивает равномерное обжатие по четырем сторонам гильзы, что создает надежный электрический контакт и механическую прочность.


• Количество гнезд: одно. Для работы с разными сечениями не требуется смена матриц — настройка происходит автоматически или через рычаг.


• Усилие опрессовки: откалибровано производителем, что исключает необходимость дополнительной настройки или проверки.

На что обратить внимание при выборе

Модель KN-975309SB подойдет для электромонтажников, которые регулярно работают с контактными гильзами различных сечений. Самонастройка сокращает время на подготовку и снижает вероятность ошибок, но требует понимания двух диапазонов работы (0,08–10 мм² и 16 мм²). Если в ваших задачах преобладают гильзы сечением до 10 мм², инструмент будет работать без переключений. Для сечений 16 мм² или двойных втулок необходимо использовать рычаг выбора. Инструмент поставляется в блистерной упаковке для самообслуживания, что удобно для розничной покупки.
