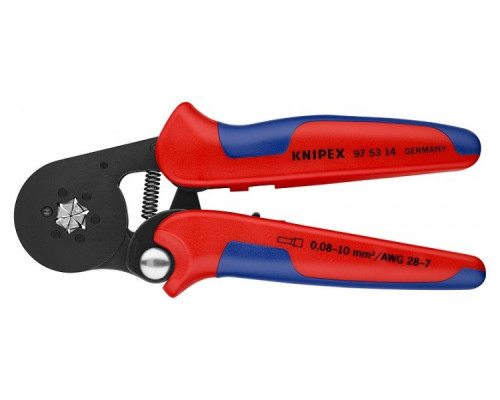

Пресс-клещи KNIPEX KN-975314SB для контактных гильз DIN 46228

Пресс-клещи KNIPEX KN-975314SB — это профессиональный ручной инструмент для опрессовки контактных гильз, соответствующих стандарту DIN 46228. Модель предназначена для создания надежных неразъемных соединений проводов с наконечниками. Главная особенность — автоматическая подстройка под сечение гильзы, что исключает необходимость ручной регулировки и снижает риск брака. Инструмент рассчитан на работу с однопроволочными и многопроволочными жилами.

Принцип работы и автоматическая настройка

Клещи оснащены механизмом, который самостоятельно определяет размер контактной гильзы в диапазоне сечений от 0,08 до 10 мм² (AWG 28–8). При сжатии рукояток инструмент адаптируется под конкретный диаметр наконечника, обеспечивая корректное усилие обжатия. Это особенно полезно при серийной работе, когда требуется быстро переключаться между разными сечениями без перенастройки инструмента.

Шестигранный профиль обжима и его преимущества

Обжим выполняется по шестигранному профилю, что обеспечивает равномерное распределение давления по всей окружности гильзы. Такой метод гарантирует плотный контакт между жилой и наконечником, исключая образование воздушных зазоров. Шестигранный обжим особенно эффективен при монтаже в распределительных коробках и узких каналах, так как готовая опрессовка имеет компактную форму и не увеличивает диаметр соединения.

Принудительная блокировка и контроль усилия

Инструмент оснащен системой принудительной блокировки: полное сжатие рукояток возможно только после завершения цикла опрессовки. Это предотвращает недожатие гильзы, которое может привести к ослаблению контакта со временем. Усилие обжима откалибровано производителем и не требует дополнительной настройки. Для разблокировки механизма при необходимости прервать операцию предусмотрено специальное отпирающее устройство.

Конструкция и эргономика

Двухкомпонентные рукоятки обеспечивают надежный хват и снижают утомляемость кисти при длительной работе. Рычажный механизм увеличивает передачу усилия, что позволяет выполнять опрессовку с минимальным физическим напряжением. Длина инструмента 180 мм и вес 0,44 кг делают его удобным для работы в стесненных условиях, например, внутри электрощитов или за монтажными панелями. Ширина раскрытия ручек уменьшена — это снижает нагрузку на ладонь.

Совместимость и ограничения

Клещи подходят для одинарных контактных гильз сечением от 0,08 до 10 мм², а также для двойных концевых гильз сечением до 2 x 4 мм² (2 x AWG 12). При использовании гильз большего сечения или нестандартных форм инструмент может не обеспечить корректный обжим. Модель поставляется в блистерной упаковке для самообслуживания, что удобно при выборе в розничной точке.

Практические рекомендации

При выборе инструмента стоит учитывать, что автоматическая настройка работает корректно только с гильзами, соответствующими DIN 46228. Для опрессовки изолированных наконечников или кабельных наконечников других типов эта модель не предназначена. Перед началом работы рекомендуется проверить соответствие гильзы диапазону сечений инструмента — это гарантирует стабильное качество соединения.
