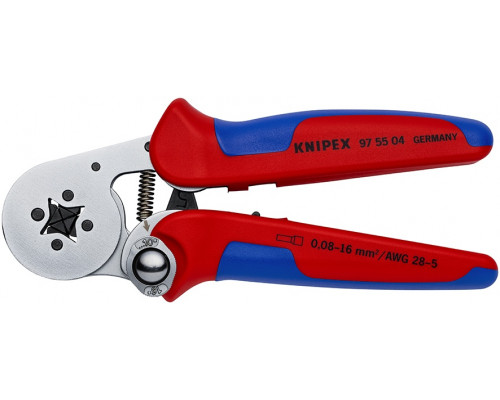

Пресс-клещи KNIPEX KN-975504SB для контактных гильз DIN 46228

Самонастраивающиеся пресс-клещи для точной опрессовки контактных гильз

Пресс-клещи KNIPEX KN-975504SB — это профессиональный ручной инструмент, предназначенный для опрессовки контактных гильз по стандарту DIN 46228 (части 1 и 4). Модель ориентирована на работу с однопроволочными и многопроволочными наконечниками, включая двойные концевые гильзы. Главная особенность — автоматическая подстройка под сечение гильзы без необходимости переключения гнезд или ручной настройки. Инструмент подходит для гильз сечением от 0,08 до 10 мм², а также для 16 мм² (с ограничением по типу гильзы). Двойные концевые гильзы обрабатываются до сечения 2 x 4 мм² или 2 x AWG 12.

Принцип работы и автоматическая настройка

Клещи оснащены механизмом самонастройки: при сжатии ручек инструмент автоматически определяет диаметр вставленной гильзы и подбирает оптимальное усилие обжима. Это исключает необходимость калибровки или выбора положения матрицы перед каждым циклом. Благодаря принудительной блокировке (с возможностью отпирания) процесс опрессовки не прерывается до полного завершения хода, что гарантирует стабильное качество соединения. Усилие обжима откалибровано производителем и не требует дополнительной регулировки.

Квадратный профиль обжима и его преимущества

Инструмент формирует квадратный профиль обжима, что обеспечивает равномерное распределение давления по четырем сторонам гильзы. Такой профиль создает плотный контакт между проводником и гильзой, снижая переходное сопротивление и повышая надежность соединения в клеммных колодках. Квадратный обжим особенно эффективен для гильз сечением до 16 мм², где требуется высокая механическая прочность и стабильный электрический контакт.

Конструкция и эргономика

Корпус выполнен с использованием рычажного механизма, который увеличивает передачу усилия и снижает нагрузку на кисть при многократных операциях. Длина инструмента 180 мм и вес 0,42 кг делают его компактным и удобным для работы в распределительных щитах или стесненных условиях. Двухкомпонентные ручки обеспечивают надежный хват и снижают скольжение даже в маслянистой среде. Небольшая ширина раскрытия ручек дополнительно упрощает эксплуатацию при длительной опрессовке.

Особенности и ограничения

• Одно гнездо: в конструкции предусмотрено только одно рабочее гнездо, что исключает необходимость переключения между разными размерами — инструмент адаптируется автоматически.


• Совместимость: подходит для контактных гильз DIN 46228, включая одинарные и двойные концевые гильзы. Для гильз сечением 16 мм² требуется проверка совместимости по длине и типу изоляции.


• Ограничение по сечению: максимальное сечение для стандартных гильз — 10 мм², для 16 мм² — только при условии соответствия геометрии гильзы.


• Тип упаковки: инструмент поставляется в блистерной упаковке для самообслуживания, что удобно для демонстрации в торговом зале.

Практические рекомендации при выборе

При выборе пресс-клещей учитывайте диапазон сечений, с которыми планируется работать. Модель KN-975504SB покрывает большинство стандартных задач от тонких (0,08 мм²) до средних (10 мм²) гильз, а также поддерживает 16 мм² с оговорками. Если требуется опрессовка гильз сечением более 16 мм² или работа с нестандартными профилями, стоит рассмотреть другие модели с ручной настройкой. Инструмент не требует калибровки, но для сохранения точности рекомендуется избегать механических ударов и загрязнения рабочей зоны. Квадратный профиль обжима оптимален для клеммных соединений, где важна низкая переходная сопротивляемость и устойчивость к вибрациям.
