Пресс-клещи KNIPEX KN-975514 для контактных гильз DIN 46228

Самонастраивающиеся пресс-клещи для контактных гильз

Пресс-клещи KNIPEX KN-975514 — это профессиональный ручной инструмент, предназначенный для опрессовки контактных гильз, соответствующих стандарту DIN 46228 (части 1 и 4). Модель рассчитана на работу с однопроволочными и многопроволочными наконечниками, а также двойными концевыми гильзами. Ключевая особенность — автоматическая настройка на сечение гильзы без необходимости переключения или замены матрицы.

Принцип работы и автоматическая настройка

Инструмент оснащён механизмом, который самостоятельно подстраивается под размер обжимаемой гильзы в диапазоне от 0,08 до 10 мм² (AWG 28–8). Это исключает ошибки при выборе гнезда и ускоряет работу: достаточно вставить гильзу в единственное рабочее гнездо и сжать рукоятки. Принудительная блокировка (с возможностью отпирания) гарантирует, что полный цикл обжима будет завершён только после достижения заданного усилия, что обеспечивает стабильное качество соединения.

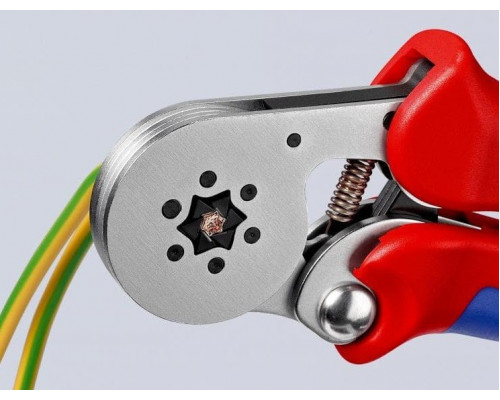

Гексагональный обжим и практические возможности

Профиль обжима — шестигранный (гексагональный). Такая форма обеспечивает равномерное распределение давления по всей окружности гильзы, что важно для надёжного контакта и предотвращения повреждения проводника. Инструмент подходит для:

• одинарных контактных гильз сечением от 0,08 до 10 мм²;


• двойных концевых гильз сечением до 2 x 4 мм² или 2 x AWG 12.

Шестигранный обжим особенно удобен при работе в узких местах, где доступ ограничен, так как не требует большого пространства для манипуляций.

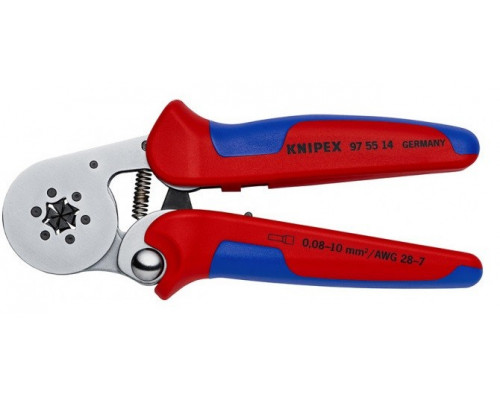

Конструкция и эргономика

Двухкомпонентные рукоятки обеспечивают надёжный хват и снижают утомляемость при длительной работе. Высокая передача усилия благодаря рычажному механизму позволяет выполнять опрессовку с минимальными физическими затратами. Длина инструмента 180 мм и вес 0,44 кг делают его компактным и удобным для монтажа в распределительных щитах, клеммных коробках и других стеснённых условиях.

Ограничения и важные замечания

• Инструмент предназначен исключительно для контактных гильз по DIN 46228. Не подходит для опрессовки неизолированных наконечников, кабельных наконечников под винт, разъёмов или других типов соединителей.


• Усилие опрессовки откалибровано производителем и не регулируется пользователем. Это гарантирует повторяемость результата, но требует использования гильз, соответствующих стандарту.


• Рабочее гнездо одно — автоматическая настройка заменяет необходимость в нескольких матрицах, но не позволяет одновременно обжимать разные сечения без завершения текущего цикла.


• Максимальное сечение для двойных гильз — 2 x 4 мм². Для одинарных гильз верхняя граница — 10 мм².

Комплектация и упаковка

В стандартной поставке — сами пресс-клещи. Упаковочные размеры: ширина 75 мм, высота 21 мм, глубина 180 мм, вес нетто 0,44 кг (с упаковкой — 0,45 кг). Инструмент готов к работе сразу после извлечения, дополнительных настроек не требует.
