Прибор вертикального проектирования AMO PVP 67 821821

Профессиональный инструмент для вертикального проектирования

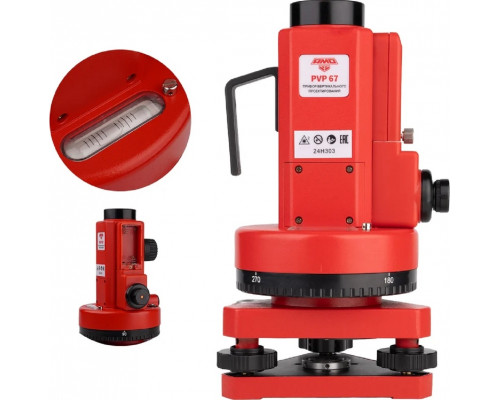

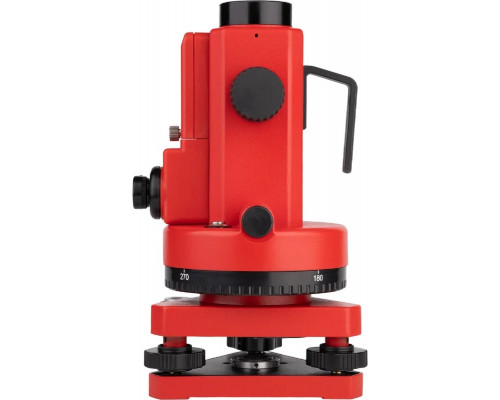

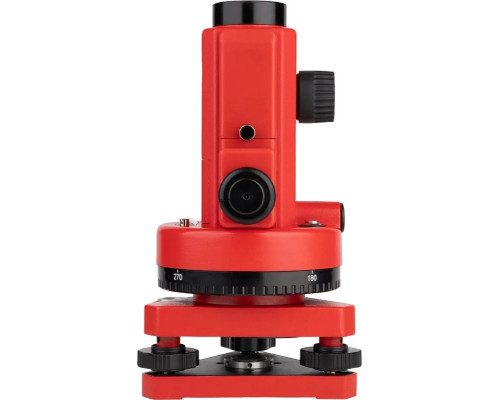

Прибор вертикального проектирования AMO PVP 67 821821 — это оптико-механический инструмент, предназначенный для точной передачи планового положения точек в вертикальной плоскости (в зенит и надир). Модель ориентирована на строительные и геодезические задачи, где требуется высокая точность при монтаже конструкций, контроле вертикальности высотных объектов и проведении инженерных изысканий. Благодаря комбинации классической оптической системы и лазерного излучателя, прибор позволяет работать в различных условиях освещения и на объектах разной сложности.

Область применения и практические задачи

AMO PVP 67 821821 востребован при возведении многоэтажных зданий, монтаже колонн, лифтовых шахт и вентиляционных каналов, где критично соблюдение вертикальности. Инструмент также применяется при контроле осадки фундаментов и деформаций несущих конструкций. В промышленности прибор используют для выверки оборудования и проверки соосности технологических линий. Для инженерных изысканий он подходит для топографической съемки и выноса проектных точек в вертикальной плоскости.

Ключевые особенности и конструкция

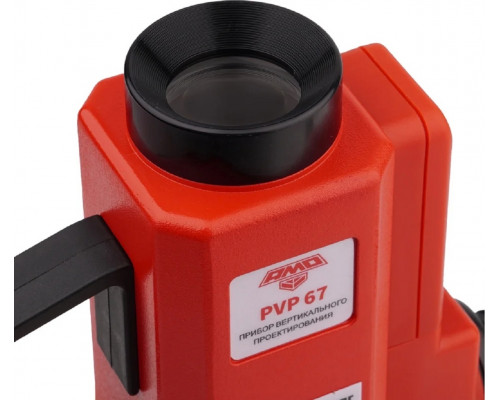

Прибор оснащен оптической зрительной трубой с 25-кратным увеличением, что обеспечивает четкое изображение удаленных объектов и облегчает визирование. Минимальное расстояние визирования составляет 0,5 метра — это позволяет работать в стесненных условиях, например, внутри помещений или на ограниченных строительных площадках. Точность измерения заявлена как ±5 мм (вероятно, на 100 метров), что соответствует классу высокоточных приборов для строительных работ.

Конструктивно модель поддерживает два метода передачи планового положения: классический оптический (через окуляр) и с помощью лазерного луча, совмещенного с визирной осью. Лазерный излучатель проецирует точку на поверхность, что ускоряет разметку при работе в условиях плохой видимости или на больших расстояниях. В комплект входит лазерная мишень, которая повышает точность фиксации проекции и снижает влияние человеческого фактора.

Эксплуатационные характеристики и ограничения

Корпус прибора имеет степень защиты IP54, что означает устойчивость к пыли и водяным брызгам. Это позволяет использовать инструмент на открытых стройплощадках в условиях повышенной влажности, но не допускает его погружения в воду или длительного воздействия сильного дождя. Вес прибора составляет 2,9 кг (без упаковки), что делает его достаточно мобильным для переноски и установки на штатив, но требует устойчивой опоры для точной работы.

При выборе стоит учитывать, что прибор предназначен для вертикального проектирования и не заменяет нивелир или теодолит для других типов измерений. Лазерный луч может быть менее видим при ярком солнечном свете на больших дистанциях, поэтому в таких условиях рекомендуется использовать оптический метод или дополнительные приемные экраны. Точность измерений зависит от стабильности установки и квалификации оператора.

Комплектация и хранение

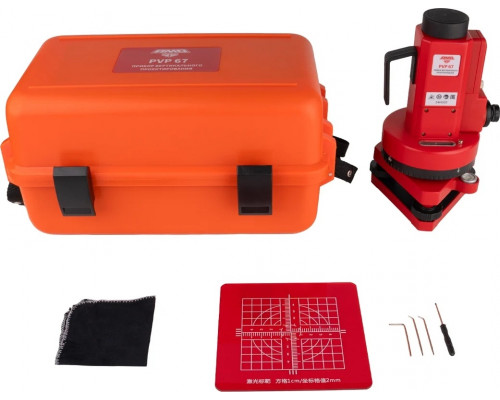

Прибор поставляется в упаковке размерами 250×300×470 мм, общий вес с упаковкой — 4,29 кг. В комплект входит сам прибор, лазерная мишень и, вероятно, документация. Для длительного хранения и транспортировки рекомендуется использовать оригинальный кейс, защищающий от ударов и пыли. Перед началом работ необходимо убедиться в исправности лазерного излучателя и чистоте оптики.
