Прибор вертикального проектирования RGK V 200

Назначение и принцип работы

Прибор вертикального проектирования RGK V200 — это геодезический инструмент, предназначенный для точной передачи планового положения точки по вертикали (в зенит) на высоту до 150 метров. В отличие от обычных лазерных нивелиров, которые строят горизонтальные или вертикальные плоскости, данная модель создает узконаправленный луч, позволяющий фиксировать точку на потолке, перекрытии или высотной конструкции с погрешностью не более 1 мм на 100 м. Это делает его незаменимым при монтаже лифтовых шахт, возведении высотных зданий, установке колонн, антенн и опор ЛЭП, а также при контроле вертикальности дымовых труб и градирен.

Ключевые особенности и практические возможности

Модель оснащена оптическим зенитом — визирной трубой с 24-кратным увеличением. Это принципиально важно для работы на открытых площадках в солнечную погоду, когда лазерный луч становится плохо различим. Оптика позволяет выполнять передачу точки визуально, без потери точности. Минимальное расстояние визирования составляет 1,5 метра, что удобно при работе в стесненных условиях.

Функция фокусировки лазерного луча дает возможность регулировать диаметр пятна в зависимости от расстояния до цели. На малых дистанциях можно получить четкую точку минимального размера, на больших — сфокусировать луч так, чтобы он оставался контрастным и не расплывался. Это повышает точность фиксации на разных этапах строительства.

Компенсатор с диапазоном работы ±3° автоматически выставляет прибор в строго вертикальное положение после грубого выставления по пузырьковому уровню. Это ускоряет подготовку к работе и снижает влияние случайных наклонов основания.

Условия эксплуатации и ограничения

Степень защиты корпуса IP45 означает, что прибор защищен от пыли и водяных струй с любого направления. Это позволяет использовать его на стройплощадке в условиях повышенной влажности, при моросящем дожде или в пыльных помещениях. Однако полное погружение в воду не допускается.

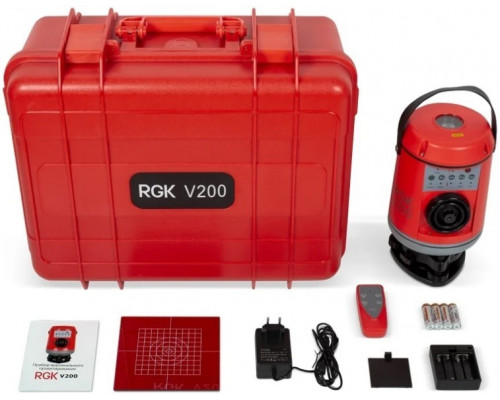

Вес прибора составляет 3,8 кг — это компактный и относительно легкий инструмент для своего класса, что упрощает его переноску и установку на штатив. В комплекте поставляется жесткий футляр с эргономичной ручкой, который защищает прибор при транспортировке и хранении. Габариты упаковки (250×470×530 мм) и общий вес комплекта (8,85 кг) стоит учитывать при планировании перемещений между объектами.

На что обратить внимание при выборе

Модель RGK V200 ориентирована на профессиональное использование, где требуется высокая точность передачи точки по вертикали. Она не предназначена для построения горизонтальных или наклонных линий — это узкоспециализированный инструмент. При выборе стоит учитывать, что для полноценной работы потребуется штатив с точным центрированием (не входит в комплект). Также важно помнить: заявленная дальность 150 м и точность 1 мм/100 м достигаются при благоприятных погодных условиях и использовании лазерного приемника (приобретается отдельно). В яркий солнечный день без оптического визира работать сложно, но наличие 24-кратной оптики решает эту проблему.
