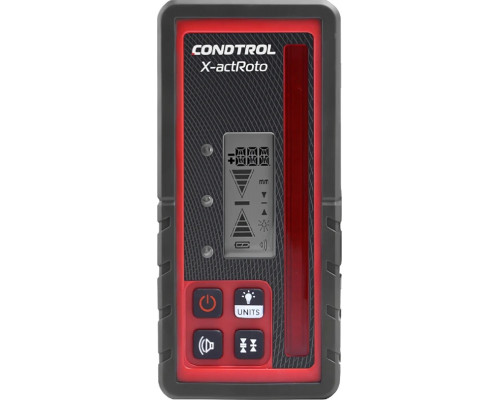

Приёмник для ротационных нивелиров CONDTROL X-actRoto 7-1-033

Назначение и принцип работы

Лазерный детектор CONDTROL X-actRoto 7-1-033 — это приёмник для ротационных нивелиров, который позволяет работать с лазерной плоскостью на открытых площадках и при ярком освещении. Устройство улавливает вращающийся лазерный луч и указывает его положение относительно контрольной отметки с точностью до миллиметра. Это необходимо для разметки фундаментов, выравнивания опалубки, контроля высотных отметок при монтаже конструкций и других задач, где требуется высокая точность на значительном расстоянии.

Детектор оснащён двумя дисплеями — спереди и сзади корпуса. Это позволяет считывать показания, не поворачивая прибор, что удобно при работе с рейкой или штативом. Светодиодные индикаторы и звуковой сигнал помогают быстро определить отклонение от нулевой точки без постоянного контроля экрана.

Точность и настройки под задачу

Приёмник поддерживает три режима точности: 1 мм, 2,5 мм и 5 мм. Выбор режима зависит от расстояния до нивелира и требуемой жёсткости допусков. Например, для точной разметки внутри помещения или на короткой дистанции используется режим 1 мм. Для грубого выравнивания на большом удалении или при ветреной погоде можно выбрать 5 мм, чтобы сократить время поиска луча и снизить влияние внешних факторов.

Высота приёмника составляет 38 мм — это расстояние между верхним и нижним датчиками. Данный параметр определяет диапазон захвата луча без перемещения детектора по рейке. Чем больше высота, тем быстрее находится лазерная плоскость, но при этом снижается разрешение индикации. Для большинства строительных задач 38 мм является сбалансированным значением.

Условия эксплуатации и защита

Корпус детектора защищён по классу IP-65, что означает полную пылезащиту и устойчивость к водяным струям. Прибор можно использовать под дождём, в условиях повышенной влажности и запылённости — на стройплощадке, при бетонных работах или в карьере. Ударопрочная конструкция снижает риск повреждения при падении с высоты рейки или штатива.

Питание осуществляется от одного элемента типа «Крона» напряжением 9 В. Время непрерывной работы составляет до 30 часов, что достаточно для нескольких рабочих смен. При выборе стоит учитывать, что при активном использовании звукового сигнала и подсветки дисплеев фактическое время работы может быть меньше.

Крепление и совместимость

Детектор крепится на рейку или штатив тремя способами:

• Резьба 1/4 дюйма — стандартное крепление для большинства штативов и адаптеров.


• Встроенный магнит — для фиксации на металлических поверхностях, например, на направляющих или профилях.


• Зажимной винт — для крепления к рейкам различной толщины (винт поставляется в комплекте).

Вес приёмника — 0,37 кг, что не создаёт дополнительной нагрузки на рейку и позволяет работать одной рукой. Важно: детектор совместим только с ротационными нивелирами, работающими в красном или инфракрасном диапазоне, и не подходит для линейных лазеров. Перед покупкой стоит убедиться, что частота вращения луча вашего нивелира поддерживается приёмником.

Комплектация и что входит

В комплект поставки входит сам детектор, зажимной винт для рейки и элемент питания 9 В. Размер упаковки: 95х110х195 мм, общий вес — 0,70 кг. Дополнительные аксессуары, такие как крепление на штатив или защитный чехол, приобретаются отдельно. При получении стоит проверить наличие всех элементов и работоспособность звукового сигнала.
