Пружинка для восстановления резьбы AFFIX AF35305080 М5 х 0,8, 1,5d

Назначение и принцип работы

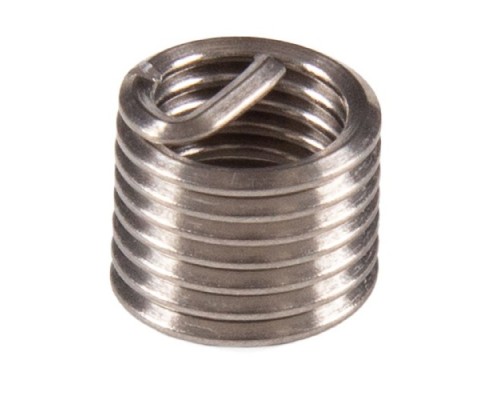

Пружинка для восстановления резьбы AFFIX AF35305080 представляет собой вставку из закаленной стали, предназначенную для ремонта поврежденных или изношенных внутренних резьбовых соединений. Модель рассчитана на резьбу М5 с шагом 0,8 мм и длиной 1,5d (где d — номинальный диаметр резьбы, равный 5 мм). В отличие от стандартных ремонтных вставок длиной 1d или 2d, вариант 1,5d обеспечивает баланс между прочностью и компактностью: он глубже, чем короткие вставки, но не требует увеличенной толщины стенки детали, как длинные. Это оптимальный выбор для восстановления резьбы в тонкостенных элементах или при ограниченной глубине отверстия.

Ключевые параметры и их практический смысл

Основные характеристики модели определяют её совместимость и условия применения:

• Резьба М5 х 0,8 — стандартная метрическая резьба диаметром 5 мм и шагом 0,8 мм. Вставка подходит для восстановления резьбовых отверстий, выполненных под болты, винты или шпильки с аналогичной резьбой. Шаг 0,8 мм является наиболее распространённым для М5, что упрощает подбор метчика и оснастки.


• Длина 6,4 мм (1,5d) — рабочая длина вставки после установки. Это значение означает, что резьбовое соединение будет иметь глубину примерно 1,5 диаметра (7,5 мм), что обеспечивает достаточную несущую способность для большинства бытовых и промышленных задач. При этом вставка не выступает за пределы отверстия, если оно просверлено на соответствующую глубину.


• Материал — сталь — корпус вставки изготовлен из закалённой углеродистой стали. Это обеспечивает высокую твёрдость и износостойкость, что критично для восстановления резьбы в мягких материалах (алюминий, пластик, чугун) или при частом демонтаже/монтаже крепежа. Сталь не подвержена коррозии в обычных условиях, но для агрессивных сред (кислоты, морская вода) рекомендуется дополнительная защита или выбор нержавеющих аналогов.

Сильные стороны и особенности модели

Главное преимущество AFFIX AF35305080 — универсальность для ремонта резьбы в деталях с ограниченной толщиной стенки. Длина 1,5d позволяет использовать вставку в отверстиях глубиной от 7 до 8 мм, что типично для корпусов приборов, кронштейнов, алюминиевых профилей и пластиковых деталей. В отличие от вставок 2d, которые требуют сверления на 10–12 мм, эта модель не ослабляет конструкцию и не требует увеличения наружного диаметра детали.

Дополнительный плюс — простота установки при наличии стандартного инструмента (метчик для М5 х 0,8, установочный штифт или оправка). Вставка фиксируется в отверстии за счёт упругих свойств: после вкручивания она расширяется и надёжно удерживается, предотвращая самопроизвольное выкручивание. Это исключает необходимость в дополнительном клеевом или механическом стопорении в большинстве случаев.

Ограничения и важные нюансы при выборе

При использовании модели AFFIX AF35305080 учитывайте следующие моменты:

• Требования к отверстию — перед установкой необходимо просверлить отверстие диаметром, соответствующим наружному диаметру вставки (обычно 6,4–6,5 мм для М5). Глубина отверстия должна быть не менее 8 мм, чтобы вставка полностью поместилась и не выступала. Если отверстие сквозное, убедитесь, что с обратной стороны нет препятствий.


• Совместимость с материалом детали — стальная вставка оптимальна для мягких материалов (алюминий, латунь, пластик, дерево), где резьба быстро изнашивается. В твёрдых сталях или титане установка сложнее и может потребовать предварительного нарезания резьбы метчиком. Вставка не предназначена для использования в деталях, работающих при высоких температурах (свыше 200°C), так как сталь теряет упругость.


• Комплектность — в поставку входит только одна пружинка. Для установки потребуется отдельно приобрести метчик для резьбы М5 х 0,8, сверло подходящего диаметра и инструмент для вкручивания (оправка или штифт). Без них монтаж невозможен.


• Ограничения по нагрузке — длина 1,5d рассчитана на средние нагрузки. Для высоконагруженных соединений (например, в двигателях или подвеске) рекомендуется использовать вставки длиной 2d или 3d, так как они обеспечивают большую площадь контакта и прочность. Для фиксации мелких деталей, крепления кожухов или декоративных элементов этой модели достаточно.

Практические рекомендации

Перед покупкой проверьте глубину повреждённого отверстия: если оно меньше 7 мм, вставка не поместится полностью, и её придётся укорачивать (что снижает прочность). Если отверстие сквозное и с обратной стороны есть доступ, можно использовать вставку с буртиком (другой модели) для фиксации. Для М5 х 0,8 убедитесь, что шаг резьбы совпадает с шагом восстанавливаемого крепежа — ошибка в шаге сделает соединение неработоспособным. После установки проверьте ход болта или винта: он должен вкручиваться плавно, без заеданий. Если вставка провернулась в отверстии, её необходимо заменить, предварительно увеличив диаметр отверстия и используя вставку большего размера (например, М6).
