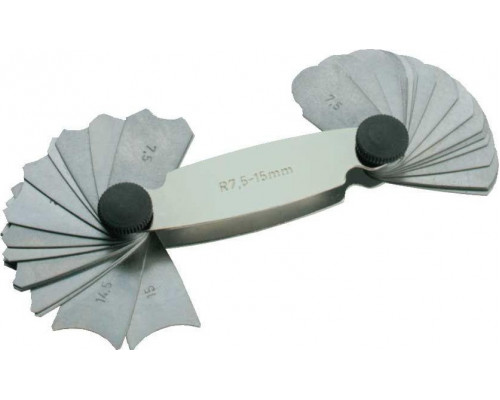

Радиусный шаблон Norgau 045152002, 16 штук

Набор радиусных шаблонов Norgau 045152002: контроль радиусов от 7.5 до 15 мм

Набор радиусных шаблонов Norgau 045152002 включает 16 пластин, предназначенных для оперативной проверки внутренних и внешних радиусов в диапазоне от 7.5 до 15 мм. Каждый шаблон имеет выпуклую и вогнутую рабочие поверхности, что позволяет контролировать как сопрягаемые детали, так и готовые изделия. Инструмент выполнен из стали, что обеспечивает износостойкость при регулярном использовании в условиях механического цеха или на производственном участке.

Для каких задач подходит

Набор применяется при контроле качества деталей, изготовленных на токарных, фрезерных или шлифовальных станках. С его помощью проверяют радиусы скруглений, пазов, галтелей, а также сопрягаемых поверхностей в машиностроении, приборостроении и ремонтных работах. Шаблоны позволяют быстро оценить соответствие радиуса заданным чертежом допускам без использования сложных измерительных приборов.

Сильные стороны и особенности

• Диапазон измерений 7.5–15 мм. Набор закрывает наиболее востребованные малые и средние радиусы, часто встречающиеся в деталях общего назначения. Шаг между шаблонами позволяет точно подобрать нужный размер.


• Двусторонняя конструкция. Каждая пластина имеет выпуклую сторону для проверки внутренних радиусов (отверстий, пазов) и вогнутую для внешних (скруглений, валов). Это исключает необходимость в двух отдельных наборах.


• Фиксирующие гайки. Шаблоны закрепляются на общем стержне, что предотвращает их потерю и упрощает хранение. Гайки позволяют раздвигать пластины для удобного доступа к каждой.


• Стальное исполнение. Материал устойчив к деформации и сохраняет точность размеров при интенсивной эксплуатации. Инструмент не требует частой калибровки при правильном обращении.

Практические возможности и ограничения

Радиусные шаблоны работают методом «на просвет» или «на ощупь»: прикладывая пластину к проверяемой поверхности, оценивают равномерность зазора. Точность результата зависит от квалификации оператора и состояния кромок шаблона. Инструмент не предназначен для измерения радиусов менее 7.5 мм или более 15 мм — для таких значений потребуются другие наборы. Шаблоны не имеют шкалы, поэтому фиксируют только качественное соответствие (годен/не годен), а не точное числовое значение.

Что учесть при выборе

При работе с деталями из мягких материалов (алюминий, пластик) важно избегать царапин на поверхности — для этого шаблон прикладывают аккуратно, без нажима. Набор Norgau 045152002 рассчитан на радиусы с шагом, достаточным для большинства типовых задач, но для прецизионных измерений с допусками менее 0.1 мм может потребоваться более точный инструмент. Вес набора составляет 0.05 кг, что делает его удобным для переноски и использования в разных рабочих зонах.
