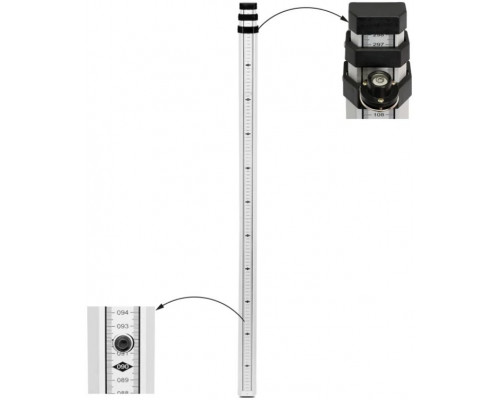

Рейка геодезическая RGK TS-4

Назначение и сфера применения

Геодезическая рейка RGK TS-4 — это телескопический инструмент длиной 4 метра, предназначенный для выполнения высотных измерений при топографической съемке, строительном контроле и разбивочных работах. Модель ориентирована на задачи, где требуется мобильность и оперативность: полевые изыскания, обмеры фасадов, контроль вертикальности конструкций, нивелирование на открытых площадках. Компактная конструкция в сложенном состоянии (длина 1250 мм) позволяет транспортировать рейку в стандартном багажнике автомобиля или городском транспорте без специальных креплений.

Конструктивные особенности и материалы

Рейка выполнена из алюминиевого сплава, что обеспечивает сочетание жесткости и малого веса (1.1 кг). Телескопический механизм состоит из нескольких выдвижных секций, фиксируемых поворотными замками. Конструкция не требует сборки — для начала работы достаточно раздвинуть секции до упора и зафиксировать их. Важно учитывать, что телескопические рейки уступают по жесткости цельным деревянным или фиберглассовым аналогам, поэтому для высокоточных измерений (например, при нивелировании I и II классов) рекомендуется использовать более стабильные модели. RGK TS-4 оптимальна для технического нивелирования и съемочных работ средней точности.

Двусторонняя шкала: практическая ценность

Одна сторона рейки оснащена E-градуировкой (шашечной шкалой), которая используется при работе с оптическими нивелирами — контрастные черно-белые деления упрощают снятие отсчетов даже при неблагоприятном освещении. Вторая сторона имеет миллиметровую шкалу с прямым изображением, что удобно для измерений с электронными тахеометрами, лазерными нивелирами или при визуальном контроле расстояний. Такая комбинация расширяет совместимость с разными типами геодезического оборудования без необходимости менять рейку.

Комплектация и эргономика

В базовую поставку входит чехол для хранения и переноски с регулируемым плечевым ремнем — это защищает шкалу от механических повреждений и упрощает перемещение по объекту. На корпусе рейки установлен пузырьковый уровень, который позволяет контролировать вертикальное положение инструмента в процессе измерений. Однако для точной установки рекомендуется дополнительно использовать штатив или отвес, так как встроенный уровень обеспечивает лишь грубую ориентацию. Стоит обратить внимание, что телескопическая конструкция со временем может вырабатывать люфты в местах соединения секций, что влияет на точность — периодическая проверка и подтяжка замков продлевает срок службы.

Ограничения и рекомендации по эксплуатации

Максимальная рабочая длина 4 метра накладывает ограничения: рейка подходит для объектов высотой до 3 этажей или для съемки на расстояниях до 50-80 метров от нивелира (в зависимости от кратности прибора). При работе в ветреную погоду телескопическая конструкция может вибрировать, что снижает точность отсчетов — в таких условиях рекомендуется использовать подпорки или сокращать дистанцию измерений. Алюминиевый корпус чувствителен к ударам и деформации, поэтому не допускается ронять рейку или использовать ее в качестве рычага. Для сохранения четкости шкалы следует избегать контакта с абразивными частицами и агрессивными химическими составами.

Ключевые параметры для выбора

При подборе рейки RGK TS-4 стоит оценить:

• Достаточность 4-метровой длины для типовых задач (обмеры, контроль уклонов, съемка рельефа).


• Совместимость двусторонней шкалы с имеющимся оборудованием (оптическим или электронным).


• Необходимость в телескопической конструкции — если мобильность важнее максимальной жесткости.


• Условия эксплуатации: для частых выездов и работы в ограниченном пространстве модель удобна, для стационарных высокоточных измерений лучше выбрать цельные рейки.
