Шаблон WOODWORK MGR-001 для разметки ящичных шипов универсальный

Универсальный шаблон для точной разметки шиповых соединений

Шаблон WOODWORK MGR-001 — это компактный разметочный инструмент из нержавеющей стали, предназначенный для создания точной разметки ящичных шипов, соединений «ласточкин хвост» и многоугольников. Модель длиной 150 мм ориентирована на столяров и мебельщиков, работающих с ручным инструментом или требующих высокой точности при подготовке деталей. В отличие от обычных угломеров, этот шаблон не предназначен для замера углов — его задача исключительно разметка.

Конструкция и материал

Основа шаблона — лезвие из нержавеющей стали, устойчивое к коррозии и механическим повреждениям. Материал обеспечивает долговечность при регулярном использовании в мастерской. Оба края лезвия оснащены четкой лазерной гравировкой с метрической шкалой, что минимизирует ошибки при переносе размеров на заготовку. Важно: инструмент не рассчитан на изгибы или сильные нагрузки — при хранении и эксплуатации следует избегать деформации лезвия.

Практические возможности разметки

Шаблон оснащен двумя функциональными шкалами, которые расширяют его применение:

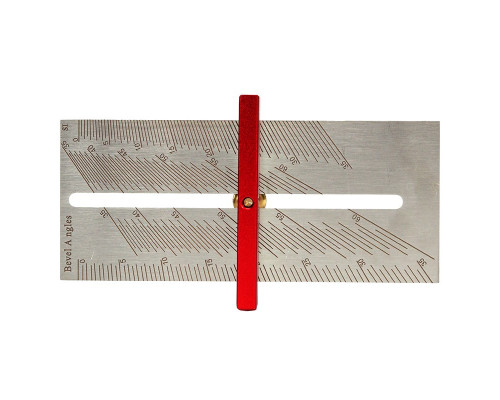

• Шкала для малки: позволяет выставлять углы от 0° до 60° с шагом 0.5°. Это удобно для разметки наклонных линий при создании ящичных шипов или других соединений, где требуется точный угол наклона.

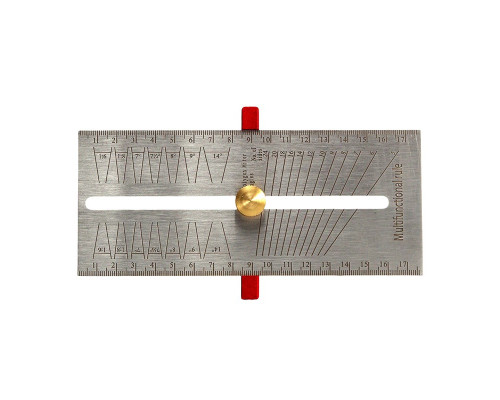

• Шкала для «ласточкиных хвостов» и многоугольников: включает деления для соотношений 1:6, 1:8, а также фиксированные углы 7°, 7.5°, 8°, 9°, 14°. Дополнительно предусмотрена разметка для многоугольников с числом сторон от 5 до 24 (5, 6, 7, 8, 9, 12, 14, 16, 18, 20, 24). Это позволяет быстро настраивать шаблон под конкретный тип соединения без дополнительных расчетов.

Такая комбинация делает MGR-001 универсальным инструментом для столярных работ, где требуется повторяемая точность при разметке шипов, пазов или декоративных элементов.

Ограничения и особенности эксплуатации

Инструмент не подходит для измерения углов — его функция ограничена разметкой. При использовании важно не прикладывать избыточное усилие к лезвию, чтобы избежать его искривления. Для долгой службы достаточно хранить шаблон в сухом месте и избегать падений. Компактные размеры (длина 150 мм) делают его удобным для работы в ограниченном пространстве, но для крупных деталей может потребоваться дополнительная разметка.

Ключевые особенности модели

• Материал: нержавеющая сталь — устойчивость к коррозии и износу.


• Длина 150 мм — оптимальна для точной разметки средних и мелких деталей.


• Лазерная гравировка — четкая шкала, устойчивая к стиранию.


• Две шкалы: для малки (0–60°, шаг 0.5°) и для «ласточкиных хвостов»/многоугольников.


• Не предназначен для замера углов — только для разметки.

Шаблон WOODWORK MGR-001 — это специализированный инструмент для тех, кто ценит точность в столярных соединениях. Он подходит для разметки ящичных шипов, «ласточкиных хвостов» и многоугольников, заменяя несколько отдельных приспособлений. При правильном обращении инструмент сохраняет свои свойства долгие годы.
