Шаблон WOODWORK MGR-002 для разметки ящичных шипов 1/5 1/6 1/7 1/8

Назначение и принцип работы

Шаблон WOODWORK MGR-002 — это инструмент для точной разметки соединений «ласточкин хвост» при изготовлении ящиков, шкатулок и других столярных изделий. Он позволяет быстро перенести разметку шипов и пазов на заготовки, обеспечивая высокую точность посадки. Модель рассчитана на работу с четырьмя стандартными уклонами: 1:5, 1:6, 1:7 и 1:8, что соответствует разным типам древесины и требованиям к прочности соединения.

Практические возможности

Каждое из четырёх соотношений уклона имеет своё назначение:

• 1:5 и 1:6 — рекомендованы для мягких пород дерева (сосна, ель, кедр). Более крутой угол обеспечивает надёжное сцепление волокон.


• 1:7 и 1:8 — подходят для твёрдой древесины (дуб, бук, ясень). Более пологий уклон снижает риск сколов и улучшает эстетику соединения.

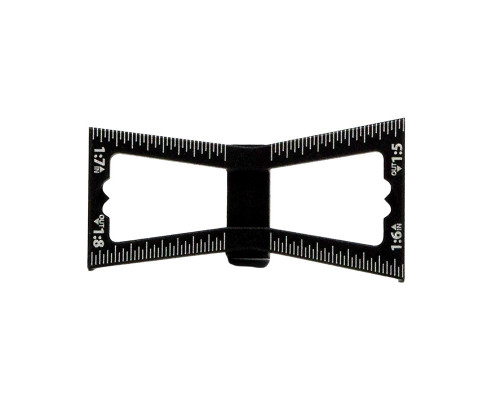

Шаблон позволяет размечать шипы как на боковых стенках ящика, так и на торцах. Градуированная шкала длиной 120 мм с лазерной гравировкой даёт возможность точно позиционировать инструмент относительно края заготовки. Метрическая разметка удобна для стандартных толщин фанеры и массива.

Конструкция и материалы

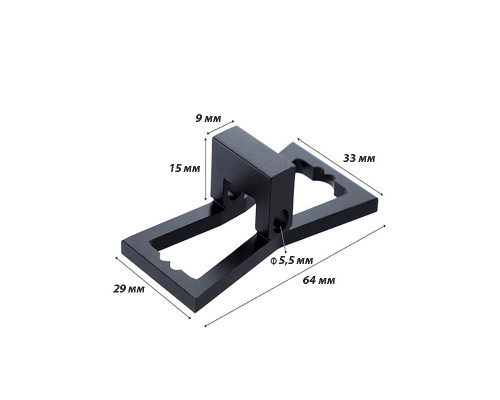

Корпус шаблона выполнен из цельноалюминиевого сплава — это обеспечивает жёсткость и устойчивость к износу при многократном использовании. Направляющая планка длиной 150 мм (8,6 дюйма) изготовлена из стали и алюминиевого сплава с антикоррозийным покрытием. Лазерная гравировка меток устойчива к истиранию и сохраняет читаемость даже при активной эксплуатации. Вес инструмента 0,12 кг делает его удобным для работы одной рукой.

Ограничения и особенности эксплуатации

Шаблон MGR-002 предназначен для ручной разметки и не совместим с фрезерными станками или копировальными втулками. Для переноса разметки потребуется карандаш или шило. Инструмент рассчитан на толщину заготовок до 120 мм — при работе с более широкими деталями потребуется перестановка шаблона. Четыре фиксированных уклона не регулируются, поэтому для нестандартных углов соединения придётся использовать другие приспособления. Хранить шаблон рекомендуется в сухом месте во избежание коррозии стальных элементов.

Что важно учесть при выборе

Перед покупкой стоит проверить, соответствует ли диапазон уклонов (1:5, 1:6, 1:7, 1:8) вашим типовым проектам. Для серийного изготовления ящиков из твёрдых пород дерева чаще всего используются уклоны 1:7 и 1:8, а для мягких — 1:5 и 1:6. Если вы работаете преимущественно с одним типом древесины, возможно, достаточно будет шаблона с двумя уклонами. Также обратите внимание на максимальную длину разметки — 120 мм достаточно для большинства стандартных ящиков, но для крупногабаритных изделий может потребоваться инструмент с большей шкалой.
