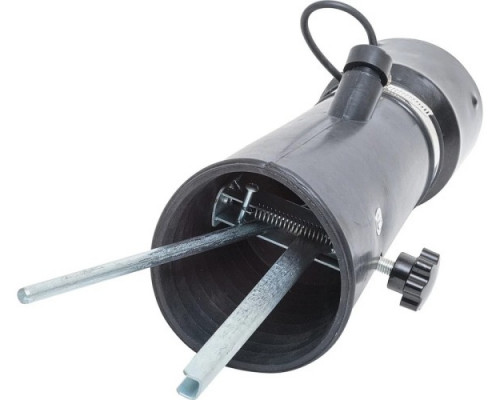

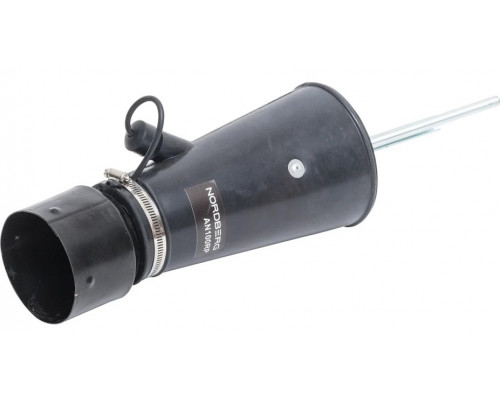

Резиновая овальная насадка NORDBERG AN100RP с внутренней фиксацией на шланг 100 мм

Назначение и конструкция

Резиновая овальная насадка NORDBERG AN100RP с внутренней фиксацией предназначена для подключения всасывающих шлангов диаметром 100 мм к оборудованию с овальными патрубками. Основная задача модели — обеспечить герметичное и надежное соединение в системах промышленной аспирации, пылеудаления или перемещения сыпучих материалов. Овальная форма горловины позволяет стыковаться с соответствующими выходными отверстиями многих станков и агрегатов, где круглый переходник не подходит по геометрии.

Внутренняя фиксация на шланг означает, что насадка надевается внутрь рукава, а не снаружи. Это снижает риск соскальзывания при вибрациях и упрощает монтаж в условиях ограниченного пространства. Диаметр горловины 100 мм соответствует стандартным всасывающим шлангам этого размера.

Рабочие характеристики и материалы

Насадка изготовлена из резины, устойчивой к нагреву. Диапазон рабочих температур от 180°C до 200°C позволяет использовать её в системах, контактирующих с горячим воздухом, стружкой или абразивной пылью, образующейся при интенсивной обработке материалов. Толщина стенок 5 мм обеспечивает достаточную жёсткость, чтобы насадка не деформировалась под вакуумом, но сохраняла эластичность для плотного прилегания к патрубку.

Длина изделия 330 мм — это расстояние от края горловины до конца овальной части. Такая длина даёт запас для надёжной фиксации хомутом и позволяет компенсировать небольшие перекосы при подключении. Вес 1,64 кг указывает на плотную, усиленную резину, которая не разрушается при частых перегибах и механических нагрузках.

Особенности эксплуатации и ограничения

• Совместимость по форме: насадка предназначена только для овальных патрубков. Перед покупкой необходимо измерить геометрию выходного отверстия оборудования — оно должно соответствовать внутреннему профилю насадки.


• Способ фиксации: внутренняя посадка на шланг требует использования хомута подходящего диаметра. Шланг надевается на насадку снаружи, что увеличивает внешний диаметр соединения — учитывайте это при прокладке в узких каналах.


• Температурные границы: хотя резина выдерживает до 200°C, длительная работа на верхнем пределе без циркуляции воздуха может ускорить старение материала. Рекомендуется избегать постоянного контакта с открытым пламенем или раскалёнными поверхностями.


• Устойчивость к средам: резина NORDBERG рассчитана на сухие абразивные среды, пыль и стружку. Не предназначена для агрессивных химикатов, масел или жидкостей — при контакте с ними возможно набухание или разрушение.

Практические рекомендации при выборе

Перед приобретением убедитесь, что овальный патрубок вашего оборудования имеет сопоставимые размеры. Длина насадки 330 мм позволяет при необходимости обрезать её до нужной величины, если требуется более короткое соединение. Толщина стенок 5 мм гарантирует, что насадка не сплющится при сильном разрежении, но для шлангов с тонкими стенками может потребоваться дополнительный переходник для компенсации разницы диаметров.

Модель AN100RP подходит для интенсивной эксплуатации в мастерских, на деревообрабатывающих и металлообрабатывающих предприятиях, где требуется отвод горячей стружки и пыли через овальные выходы станков. При монтаже используйте хомут из нержавеющей стали — он не ослабнет при нагреве и обеспечит герметичность на весь срок службы.
