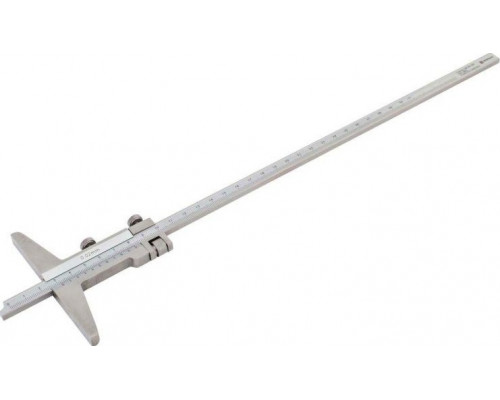

Штангенглубиномер Norgau 0-300 мм без микроподачи

Назначение и область применения

Штангенглубиномер Norgau с диапазоном измерений до 300 мм — это ручной измерительный инструмент, предназначенный для определения глубины пазов, выемок, уступов, отверстий и других скрытых элементов деталей. Модель без микроподачи (без механизма точной регулировки рамки) ориентирована на быстрые и прямые измерения, где не требуется высокая скорость перемещения штанги при настройке на размер. Инструмент востребован в слесарных, механообрабатывающих и ремонтных работах, а также при контроле качества в условиях единичного и мелкосерийного производства.

Конструктивные особенности и качество изготовления

Основа инструмента — жесткая штанга с ценой деления основной шкалы 1 мм и нониусом, обеспечивающим отсчет с точностью 0,05 мм (стандартная точность для штангенинструмента данного типа). Измерительная поверхность выполнена в виде плоского основания (базы) и подвижного стержня, который при измерении упирается в дно контролируемого углубления. Опорные и измерительные плоскости проходят закалку, шлифовку и притирку, что гарантирует низкую шероховатость, износостойкость и плотное прилегание к детали. Отсутствие люфта в направляющих достигается за счет регулировочной планки, что повышает повторяемость результатов.

Практические возможности и ограничения

Модель без микроподачи означает, что рамка перемещается по штанге вручную без дополнительного винтового механизма точной настройки. Это накладывает ограничение: для высокоточного позиционирования требуется аккуратность оператора, особенно при работе с допусками менее 0,1 мм. Однако для большинства задач по измерению глубины канавок, шпоночных пазов или ступеней точности 0,05 мм достаточно. Инструмент не оснащен глубиномерной вставкой или сменными щупами — измерение выполняется только основным стержнем. Диапазон 0–300 мм охватывает широкий спектр деталей: от неглубоких отверстий до глубоких выемок в корпусных элементах.

На что обратить внимание при выборе

• Отсутствие микроподачи: если в работе часто требуется настройка на размер с высокой точностью (например, при серийных замерах одного типоразмера), стоит рассмотреть модель с микрометрической подачей. Для разовых или периодических измерений данная версия оптимальна по простоте и надежности.


• Состояние измерительных поверхностей: перед использованием проверьте, что опорная плоскость (база) и торец стержня не имеют забоин, царапин или следов коррозии, так как это напрямую влияет на точность.


• Вес и габариты: инструмент весит 0,30 кг — это легкий и компактный вариант, удобный для перемещения между рабочими местами или использования в полевых условиях.


• Отсутствие дополнительной оснастки: в комплекте поставляется только сам глубиномер. Для работы с узкими пазами или отверстиями малого диаметра может потребоваться дополнительный щуп (приобретается отдельно).

Ключевые технические параметры

Максимальный диапазон измерения — 300 мм, что позволяет работать с деталями средней глубины. Производитель — Norgau, известный бюджетными и надежными измерительными инструментами для профессионального и любительского применения. Инструмент не имеет цифровой индикации, что исключает зависимость от элементов питания и упрощает эксплуатацию в условиях мастерской. При длительном хранении рекомендуется смазывать направляющие и хранить в сухом месте для предотвращения коррозии.
