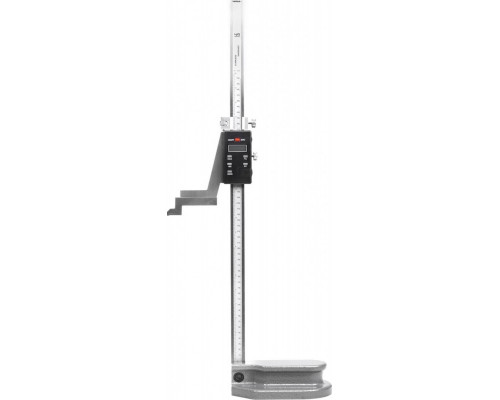

Штангенрейсмас цифровой ЧИЗ ШРЦ-1000, 0,01 мм, 96538

Назначение и область применения

Штангенрейсмас цифровой ЧИЗ ШРЦ-1000 0,01 96538 — это измерительный инструмент для определения высоты деталей, выполнения точной разметки на заготовках и контроля плоскостности. Модель рассчитана на работу с крупногабаритными объектами: максимальный диапазон измерений составляет 1000 мм. Применяется в единичном и мелкосерийном производстве, механических мастерских, цехах металлообработки и на участках технического контроля. Благодаря цифровому дисплею и микрометрической подаче, инструмент подходит для задач, где требуется высокая точность и удобство снятия показаний.

Конструкция и принцип работы

Основа инструмента — массивная штанга из инструментальной стали, обеспечивающая жёсткость и стабильность измерений при длине до 1000 мм. Рамка с цифровым блоком перемещается по штанге и фиксируется на заданном размере. Для точной установки на нужную высоту рамка оснащена механизмом микрометрической подачи — это позволяет плавно подводить измерительную поверхность к детали без рывков и перекосов. Снятие показаний выполняется двумя способами: визуально по шкалам штанги и нониусу (аналоговый метод), а также с цифрового дисплея. Цифровой блок упрощает процесс: он выводит значение с дискретностью 0,01 мм, исключая ошибки при отсчёте долей миллиметра.

Ключевые особенности и практические возможности

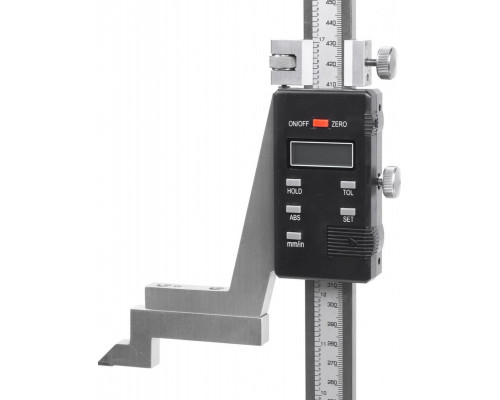

Цифровой блок поддерживает несколько функций, полезных в работе:

• Установка нуля — позволяет обнулить показания в любом положении рамки, что удобно для относительных измерений (например, при контроле отклонений от базовой высоты).


• Переключение метрической и дюймовой систем — даёт возможность работать с чертежами в разных единицах измерения без пересчёта.


• Фиксация текущего значения — удерживает результат на дисплее после снятия размера, что облегчает запись данных.

Разметочная ножка оснащена твердосплавным наконечником — это повышает износостойкость при нанесении рисок на стальные, чугунные и алюминиевые заготовки. Инструмент изготовлен по ГОСТ 162-90, что гарантирует соответствие стандартам точности для штангенрейсмасов.

Элементы питания и эксплуатационные ограничения

Цифровой блок работает от двух элементов питания типа LR44 (напряжение 1,5 В каждый). Это распространённый формат батареек, их легко заменить. Перед началом работы стоит проверить заряд: при разряде элементов показания дисплея могут стать нестабильными или пропасть. Инструмент не предназначен для использования в условиях высокой влажности, запылённости или при контакте с агрессивными средами — это может повлиять на точность и срок службы электроники. Вес штангенрейсмаса составляет 5 кг: при установке на поверочную плиту или стол убедитесь, что основание устойчиво и не имеет перекосов.

Что важно учесть при выборе

Модель ШРЦ-1000 0,01 96538 ориентирована на измерение и разметку деталей высотой до 1000 мм. Если ваши задачи ограничены меньшими размерами, можно рассмотреть инструменты с меньшим диапазоном — они легче и компактнее. При работе с крупными заготовками учитывайте, что для точной установки штангенрейсмаса потребуется поверочная плита соответствующего размера. Твёрдосплавный наконечник разметочной ножки устойчив к истиранию, но при интенсивной эксплуатации его состояние стоит периодически проверять — затупление снижает чёткость линии разметки. Цифровой блок не требует специального обслуживания, но берегите дисплей от ударов и механических повреждений.
