Назначение и область применения
Штангенциркуль ЧИЗ ШЦ-3-400 (артикул 156820) — это прецизионный измерительный инструмент с диапазоном измерений от 0 до 400 мм и ценой деления нониуса 0,1 мм. Модель относится к типу ШЦ-3, что означает наличие односторонних губок для наружных измерений и возможность работы с крупногабаритными деталями. Основное назначение — контроль линейных размеров заготовок, готовых изделий и узлов в машиностроении, металлообработке, ремонтных мастерских и на производственных участках, где требуется высокая точность при работе с объектами длиной до 400 мм. Инструмент рассчитан на профессиональное использование, но подходит и для опытных домашних мастеров, работающих с металлом, пластиком или деревом.
Конструктивные особенности и практические возможности

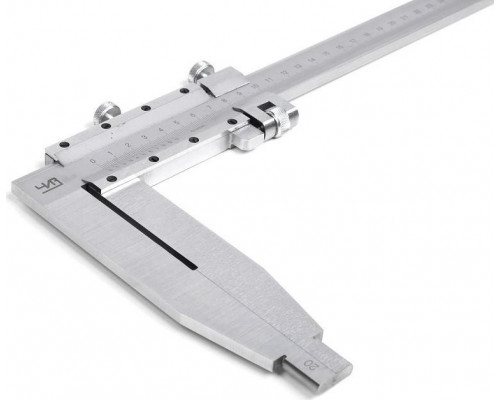

Ключевая особенность данной модели — увеличенная длина губок (150 мм), что позволяет выполнять замеры на значительном удалении от края детали или в труднодоступных местах. Это особенно актуально при контроле внутренних пазов, проточек, уступов и глубоких отверстий. Штанга длиной 400 мм обеспечивает измерение крупных деталей — валов, плит, корпусов, заготовок для сварных конструкций. Нониус с шагом 0,1 мм даёт достаточную для большинства технических задач точность: вы сможете уверенно фиксировать отклонения в десятых долях миллиметра, что необходимо при подгонке сопрягаемых деталей, проверке допусков и калибровке оснастки.
Инструмент оснащён глубиномером (выдвижной линейкой на тыльной стороне штанги) для измерения глубины отверстий, пазов и выемок. Комбинированные губки позволяют выполнять как наружные (охватывающие), так и внутренние (разжимные) измерения, хотя для внутренних замеров у модели ШЦ-3 губки расположены с одной стороны, что требует аккуратности при работе с небольшими отверстиями. Рамка с нониусом перемещается по штанге плавно, фиксация положения осуществляется винтовым зажимом — это важно для точного снятия показаний после извлечения инструмента из зоны измерения.
Ограничения и важные нюансы эксплуатации

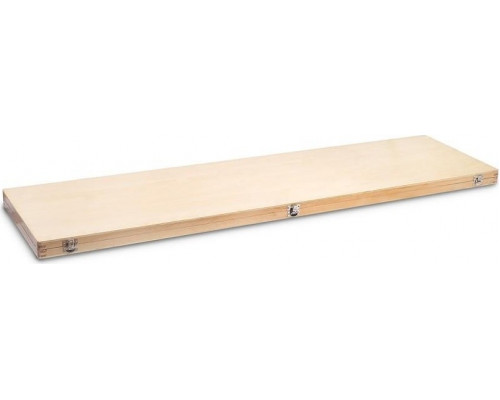

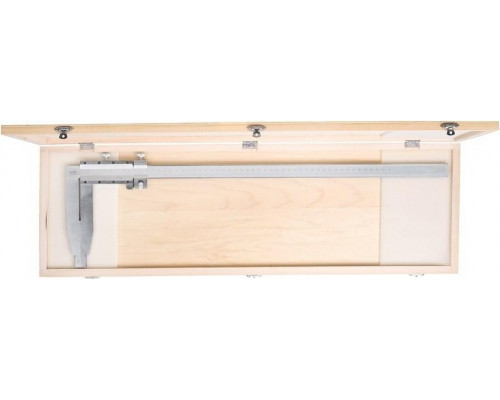

При выборе данной модели учитывайте, что она не оснащена цифровым дисплеем — отсчёт ведётся по шкале штанги и нониусу визуально. Это требует навыка снятия показаний и хорошего освещения рабочей зоны. Штангенциркуль не предназначен для измерений с высокой частотой в условиях интенсивного серийного производства (для этого лучше подходят цифровые модели), однако для единичных и мелкосерийных работ, ремонта и контроля качества он оптимален. Вес инструмента составляет 3 кг, что связано с массивной штангой и увеличенными губками — это обеспечивает жёсткость конструкции, но может вызывать утомление при длительном использовании без подставки или фиксации детали. Упаковочные размеры (440×150×50 мм) свидетельствуют о том, что инструмент поставляется в индивидуальном кейсе или коробке, защищающей его от повреждений при хранении и транспортировке.
Что важно знать перед использованием
Для получения точных результатов необходимо регулярно проверять нулевую установку: при сведённых губках нулевые отметки штанги и нониуса должны совпадать. При работе с твёрдыми материалами (закалённая сталь, чугун) избегайте ударов по губкам — это может нарушить их параллельность и привести к погрешности. Для измерения внутренних размеров используйте только верхние (острые) губки, при этом к показаниям добавляйте их толщину (обычно указана на инструменте или определяется по паспорту). Модель не рассчитана на измерение мягких или деформируемых материалов (резина, тонкостенный пластик) без специальных насадок, так как усилие зажима может исказить результат. Оптимальная область применения — твёрдые и жёсткие детали из металла, текстолита, дерева твёрдых пород.
Итоговые рекомендации по выбору
Штангенциркуль ЧИЗ ШЦ-3-400 подойдёт, если вам нужен надёжный инструмент для измерения крупных деталей длиной до 400 мм с точностью до 0,1 мм, и при этом важна увеличенная глубина охвата губок (150 мм). Он станет хорошим выбором для слесарей, токарей, фрезеровщиков, специалистов по контролю качества и ремонту оборудования. Если же ваши задачи связаны с частыми замерами в условиях ограниченного пространства или требуется автоматическая фиксация данных, стоит рассмотреть цифровые аналоги. Данная модель — классический проверенный вариант для тех, кто ценит механическую надёжность и готов работать с аналоговой шкалой.
Характеристики
Габариты и вес
