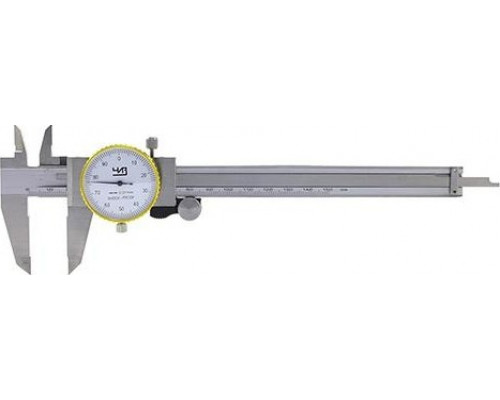

Штангенциркуль ЧИЗ ШЦК-1-150 0.01 мм 53374

Измерительный инструмент с круговой шкалой для точных работ

Штангенциркуль ЧИЗ ШЦК-1-150 0.01 53374 — это механический измерительный инструмент с отсчетным устройством кругового типа, предназначенный для контактных измерений наружных, внутренних размеров и глубин. Модель относится к типу ШЦК-I и оснащена двусторонними губками и глубиномером, что делает ее универсальным решением для слесарных, механических и контрольных операций. Диапазон измерений до 150 мм и шаг 0,01 мм обеспечивают достаточную точность для большинства задач в мастерских и на производстве.

Конструкция и принцип работы

В отличие от классического нониусного штангенциркуля, модель ШЦК-1-150 использует круговую шкалу (циферблат) для считывания показаний. Это упрощает процесс измерения: оператору не нужно совмещать деления нониуса — достаточно посмотреть на стрелку. При этом инструмент остается полностью механическим, не требует батареек и электроники, что важно для работы в условиях повышенной влажности, запыленности или при отсутствии источников питания. Цена деления круговой шкалы составляет 0,01 мм, что соответствует одному обороту стрелки при перемещении губок на 1 мм.

Практические возможности и ограничения

Инструмент позволяет выполнять три типа измерений:

• Наружные размеры — с помощью нижних губок для измерения диаметров валов, толщины деталей, ширины заготовок.


• Внутренние размеры — верхними губками для измерения отверстий, пазов, расстояний между стенками.


• Глубины — выдвижной линейкой глубиномера для контроля уступов, канавок, глухих отверстий.

Диапазон 0–150 мм покрывает потребности типового ремонта, моделирования, столярных и токарных работ. Однако стоит учитывать, что класс точности 1 подразумевает допустимую погрешность, которая для данного диапазона обычно составляет ±0,02–0,03 мм. Это не лабораторный эталон, но для серийного контроля и большинства производственных задач точности достаточно. Если требуется сверхвысокая точность (до 0,001 мм), следует рассмотреть электронные или рычажные модели.

Особенности эксплуатации

Штангенциркуль поставляется без защитного футляра, поэтому для сохранения точности и чистоты измерительных поверхностей рекомендуется хранить его в отдельном чехле или ящике. Рамка с круговой шкалой перемещается по штанге плавно, но для точной фиксации используется стопорный винт — перед снятием показаний обязательно зажимайте его, чтобы избежать смещения. Губки и глубиномер требуют регулярной очистки от стружки, масла и пыли, так как загрязнения напрямую влияют на погрешность. Перед началом работы проверяйте нулевое положение стрелки при сомкнутых губках — при необходимости выполните регулировку (обычно предусмотрена винтом на циферблате).

На что обратить внимание при выборе

Модель ЧИЗ ШЦК-1-150 0.01 53374 — это бюджетный вариант для тех, кто предпочитает механику электронике. Основные критерии при оценке:

• Удобство считывания — круговая шкала крупнее нониуса, что снижает нагрузку на зрение, но требует привыкания к направлению вращения стрелки.


• Материал — штангенциркуль изготовлен из инструментальной стали, но без указания твердости или покрытия; при интенсивном использовании возможно появление коррозии, поэтому протирайте инструмент после работы.


• Комплектация — в поставку входит только сам инструмент; проверяйте наличие всех элементов (глубиномер, стопор, винт регулировки нуля) при получении.


• Совместимость — инструмент не имеет цифрового выхода, поэтому не подходит для автоматизированного сбора данных или подключения к компьютеру.

В целом, это надежный рабочий инструмент для регулярных измерений с точностью до сотых долей миллиметра, который не требует батареек и устойчив к внешним воздействиям, но нуждается в аккуратном обращении и периодической проверке точности.
