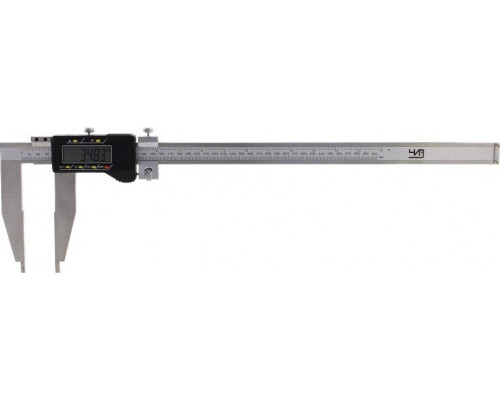

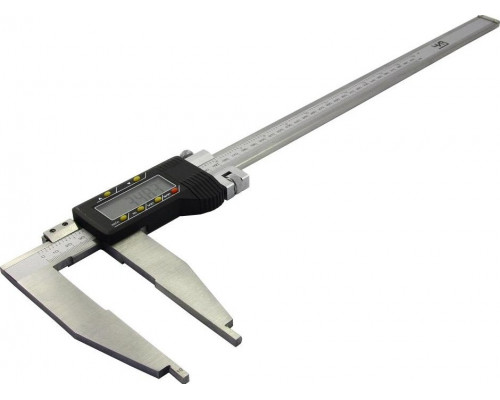

Штангенциркуль электронный ЧИЗ ШЦЦ-3-630, 0,01 мм, губки 125 мм

Назначение и конструктивные особенности

Электронный штангенциркуль ЧИЗ ШЦЦ-3-630 0,01 электр. губ. 125мм (артикул 134794) представляет собой измерительный инструмент с цифровым отсчетом, предназначенный для определения наружных и внутренних размеров деталей, а также глубин. Модель относится к типу ШЦЦ-3, что означает одностороннее расположение измерительных губок — обе пары (для наружных и внутренних измерений) находятся с одной стороны штанги. Это конструктивное решение упрощает работу в условиях ограниченного пространства и делает инструмент удобным для замеров в углублениях или на труднодоступных участках.

В отличие от механических штангенциркулей, в данной модели отсчет показаний выполняется не по нониусу, а с помощью встроенного электронного блока. Результат измерений выводится на жидкокристаллический дисплей, что исключает необходимость визуального совмещения шкал и снижает вероятность ошибки считывания. Инструмент изготовлен из инструментальной стали, что обеспечивает его жесткость и устойчивость к износу при регулярной эксплуатации.

Диапазон измерений и практическое применение

Верхняя граница измерений составляет 630 мм, что относит данную модель к категории крупногабаритных штангенциркулей. Инструмент ориентирован на работу с деталями средних и больших размеров — например, при контроле длинномерных заготовок, валов, труб, корпусных элементов или сварных конструкций. Длина губок 125 мм позволяет выполнять замеры на значительном удалении от края детали, что особенно важно при измерении внутренних диаметров глубоких отверстий или пазов.

Стоит учитывать, что из-за большой длины штанги (более 600 мм) инструмент требует аккуратного обращения и ровной опоры при измерениях — перекосы могут влиять на точность. Масса 0,5 кг при таких габаритах делает его относительно легким, но для длительной работы с мелкими деталями может потребоваться фиксация инструмента в стойке.

Точность и функциональные возможности электронного блока

Цена деления (дискретность отсчета) составляет 0,01 мм, что соответствует точности, достаточной для большинства задач в машиностроении, металлообработке и ремонтных работах. Электронный блок позволяет обнулять показания в любой точке шкалы — это удобно для сравнительных измерений, когда необходимо определить отклонение от эталонного размера. Кроме того, предусмотрено переключение между миллиметрами и дюймами, что расширяет сферу применения при работе с импортными чертежами или крепежом.

Важно отметить, что электронный штангенциркуль требует питания от элемента (обычно батарейка типа LR44 или аналогичной), и при разряде батареи точность показаний может снижаться. Перед началом работы рекомендуется проверять наличие заряда и исправность дисплея. Также следует учитывать, что электронная часть чувствительна к влаге и загрязнениям — инструмент не предназначен для эксплуатации в условиях высокой запыленности или прямого контакта с охлаждающими жидкостями.

Ограничения и особенности выбора

При выборе данной модели важно понимать, что тип ШЦЦ-3 подразумевает одностороннее расположение губок. Это означает, что инструмент не имеет верхних губок для разметки или для измерений с противоположной стороны штанги — все измерения выполняются только с одной стороны. Если в работе требуется часто переключаться между наружными и внутренними замерами на разных участках детали, это может быть менее удобно по сравнению с двухсторонними моделями.

Размер губок 125 мм накладывает ограничение на минимальный измеряемый внутренний диаметр — для входа губок в отверстие его диаметр должен быть не менее суммы толщины губок и небольшого зазора. Для точных работ с мелкими отверстиями (менее 10–15 мм) эта модель не подходит. Инструмент рассчитан на промышленное использование в цехах, мастерских и на производственных участках, где требуется регулярный контроль крупных деталей с высокой дискретностью.

Комплектация и упаковка

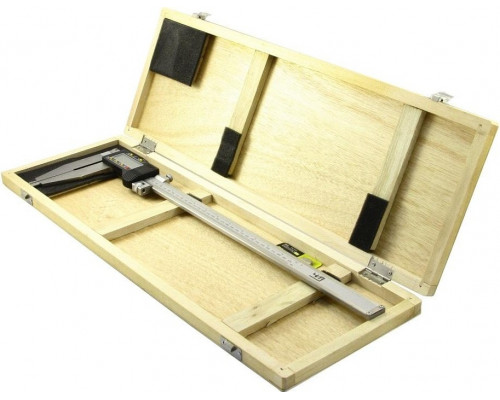

Штангенциркуль поставляется в упаковке с габаритами 150×30×630 мм (ширина, высота, глубина), что соответствует длине инструмента. В комплект входит сам штангенциркуль с электронным блоком. Дополнительные аксессуары (например, запасные батарейки, чехол или сертификат калибровки) в описание не включены — при необходимости их следует уточнять отдельно. Для длительного хранения рекомендуется обеспечить защиту от пыли и механических повреждений, особенно измерительных поверхностей губок.
